Controlli di alimentazione digitale ADM1293/ADM1294 Analog Devices con interfaccia PMBus

I controlli di alimentazione digitale ADM1293/ADM1294 Analog Devices sono controlli di alimentazione digitale integrati a elevata precisione che forniscono il monitoraggio digitale di corrente, tensione e potenza per mezzo di un convertitore analogico-digitale (ADC) a 12 bit su chip che comunica per mezzo di un PMBus™ conforme all'interfaccia I²C interface.

I controlli di alimentazione digitale ADM1293/ADM1294 ricevono la corrente per mezzo della misurazione della differenza di tensione attraverso il resistore di rilevamento esterno. ADM1293/ADM1294 amplifica e digitalizza la tensione utilizzando un ADC a 12 bit. Lo stesso ADC può anche campionare la tensione in ingresso primaria e una tensione in ingresso ausiliaria. Il blocco digitale interno effettua la moltiplicazione della corrente e della tensione primaria in ingresso per effettuare il calcolo della potenza. I dispositivi effettuano anche un'accumulazione di potenza per la misurazione dell'energia. Un'interfaccia PMBus standard di mercato consente un controllo master per leggere il dati di ritorno dal dispositivo. Il controllo master confronta l'informazione con un valore conosciuto di un resistore per calcolare il consumo di corrente, tensione, potenza e energia nel corso del tempo sulla guida monitorata.

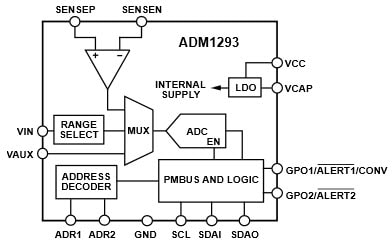

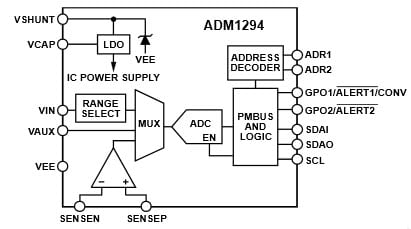

I controlli digitali di alimentazione ADM1293 sono progettati per il monitoraggio dell'alimentazione a monte con una gamma di monitoraggio della tensione da 0 V a 20 V. I controlli digitali di alimentazione ADM1294 sono progettati per il monitoraggio dell'alimentazione a valle.

Caratteristiche

Controlla la corrente e due tensioni
Elevata precisione nel controllo della corrente a bassa tensione di rilevamento con una precisione dello 0,33% a una tensione di rilevamento di ±20 mV in sovratemperatura.
Tensioni di modalità comune da 0 V a 20 V (ADM1293)
Supporto per rilevazione corrente a monte e a valle
Regolatore shunt integrato per un'ampia gamma di ingressi (ADM1294)
Indica tensione, corrente o alimentazione
Accumulazione di potenza per misurazione dell'energia
Rilevamento bidirezionale della corrente
Avviso di sovraccorrente programmabile in modalità digitale
Pin multifunzione con funzioni configurabili dall'utente
Ingresso per abilitazione conversione ADC
Avviso uscito multisorgente
GPO controllabile dall'utente
Registri di rilevamento di picchi per corrente, tensione e potenza
Interfaccia conforme alla modalità rapida PMBus
I/O SDA separato per isolare facilmente la comunicazione
Pin a due indirizzi per 16 indirizzi univoci I²C

Disponibile in LFCSP a 16 fili e in TSSOP a 14 fili da 4 mm × 4 mm
Intervallo di temperature di funzionamento
- ADM1293 TA = da −40 °C a +105 °C
- ADM1294 TJ = da −40 °C a +105 °C
