Analog Devices Inc. Amplificatore a basso rumore (LNA) ADL8122 a banda larga
L'amplificatore a basso rumore (LNA) ADL8122 a banda larga di Analog Devices (LNA) opera da 10 kHz a 10 GHz. I valori tipici di guadagno e rumore sono rispettivamente pari a 17 dB e 2 dB, da 2 GHz a 6 GHz. La potenza in uscita per la compressione di 1 dB (OP1dB), l'intercettazione di terzo ordine in uscita (OIP3) e l'intercettazione di secondo ordine in uscita (OIP2) sono rispettivamente di 20 dBm, 33,5 dBm e 37 dBm, da 2 GHz a 6 GHz. La corrente di riposo nominale (IDQ), che è regolabile, è di 95 mA con una tensione di alimentazione (VDD) di 5 V. L'ingresso RF abbinato internamente e in pin di uscita richiedono condensatori esterni di accoppiamento in CA e un induttore di polarizzazione su RFOUT. Inoltre, l'ingresso RF è polarizzato tramite un induttore esterno collegato tra il pin VBIAS e il pin RFIN.
L'unità ADL8122 di Analog Devices viene fabbricata tramite processo pHEMT (pseudomorphic High Electron Mobility Ttransistor). Il dispositivo è alloggiato in un package LFCSP da 2 mm × 2 mm a 8 conduttori conforme a RoHS, ed è specificato per il funzionamento da -55 °C a +125 °C.
Caratteristiche
- Alimentazione positiva singola (auto-polarizzata)
- Impostazione di polarizzazione programmabile tramite resistore
- Pendenza del guadagno positiva rispetto alla frequenza
- Funzionamento in banda larga da 10 kHz a 10 GHz
- Intervallo di temperature di funzionamento esteso compreso tra -55 °C e +125 °C
- Conforme a RoHS, package LFCSP da 2 mm × 2 mm a 8 conduttori
Applicazioni
- Telecomunicazioni
- Strumentazioni
- Radar
- Elettronica militare

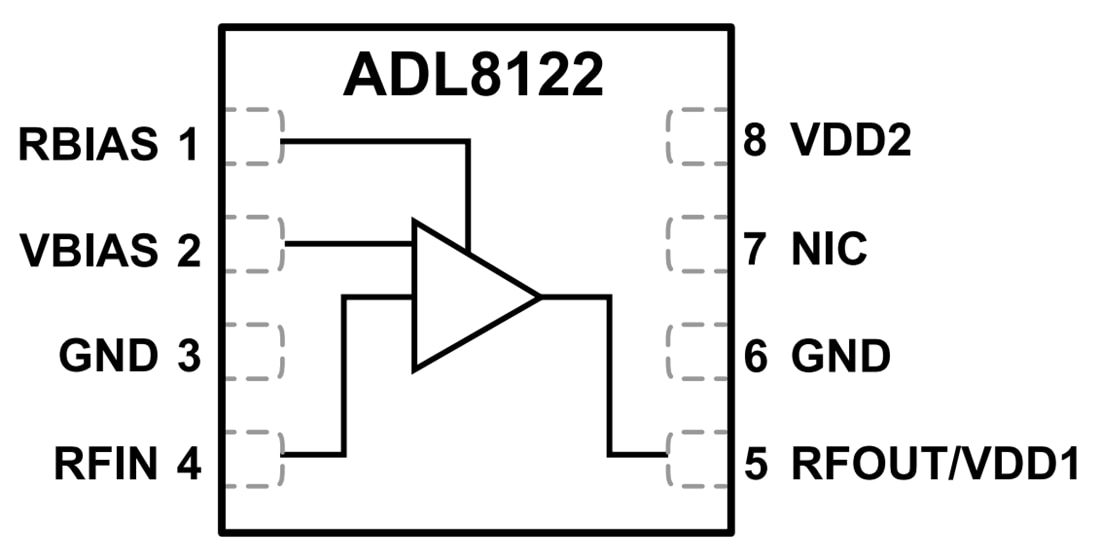

Diagramma a blocchi funzionale
Strumento di sviluppo
Analog Devices Inc. Scheda di valutazione ADL8122-EVAL1Z
Un PCB a 4 strati, sviluppato per estendere il funzionamento della frequenza in basso fino a 10 kHz e in alto fino a 10 GHz.
