Analog Devices Inc. Schede di valutazione ADL8120-EVALx

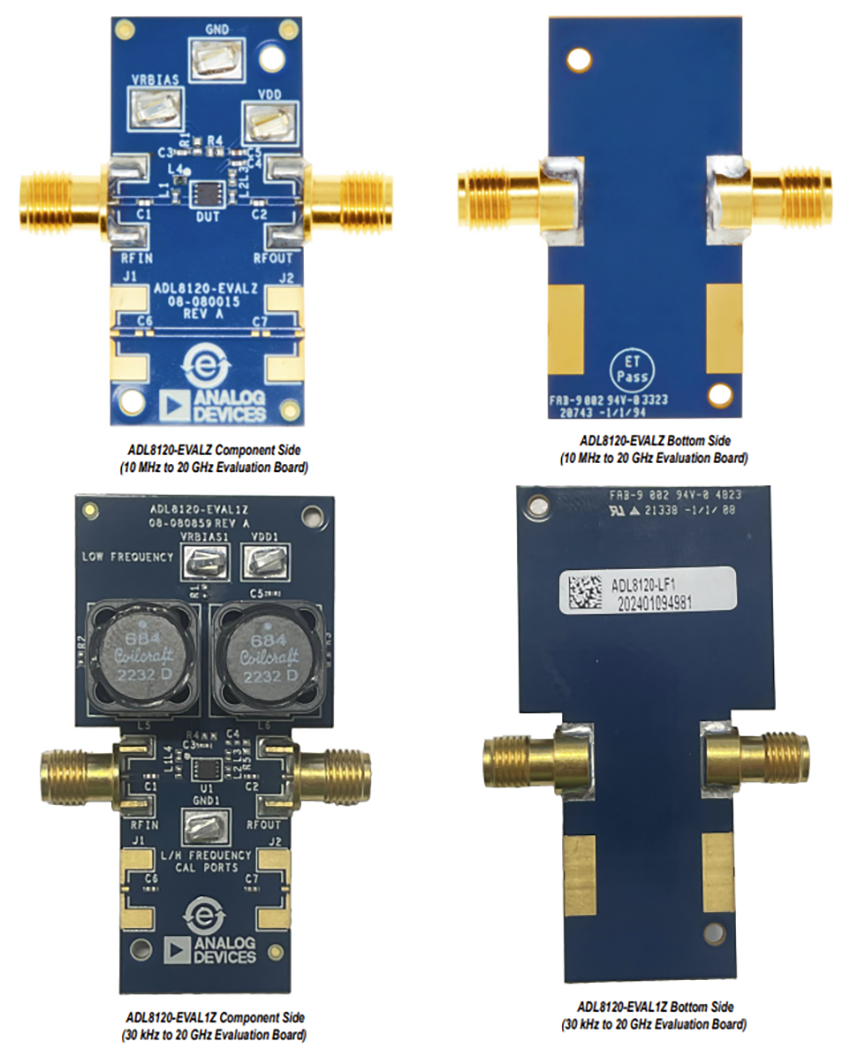

Le schede di valutazione ADL8120-EVALx di Analog Devices Inc. sono schede a circuiti stampati (PCB) a 4 strati realizzati in Isola 370HR rivestiti in rame dello spessore di 0,254 mm (10 mil), per uno spessore nominale di 1,58 mm (62 mil). ADL8120-EVALZ e ADL8120-EVAL1Z valutano l' amplificatore a basso rumore ADL8120 30 kHz in 20 GHz. Il ADL8120-EVALZ è progettato per funzionare da 10 MHz a 20 GHz, mentre il ADL8120-EVAL1Z estende l'intervallo di frequenza fino a 30 kHz e supporta comunque il funzionamento fino a 20 GHz. Le porte RFIN e RFOUT su queste schede sono dotate di connettore coassiale femmina da 2,9 mm e i componenti della scheda sono adatti per l'utilizzo nell'intero intervallo di temperatura di funzionamento da -55 °C a +125 °C.
Per compensare le perdite di tracciato della scheda, è disponibile un percorso di calibrazione tra i connettori J1 e J2. J1 e J2 devono essere popolati con connettori RF per utilizzare il percorso di calibrazione. Gli utenti accedono alla tensione di massa e di drain dell'ADL8120-EVALZ e dell'ADL8120-EVAL1Z tramite i connettori dei punti di prova della tecnologia SMT (Surface-mount technology). GND e VDD. È incluso un punto di prova supplementare per VRBIAS per un semplice accesso al pin RBIAS.
Le tracce RF sulla scheda di valutazione ADI ADL8120-EVALZ e ADL8120-EVAL1Z sono di 50Ω, a terra, con una guida d'onda coplanare. I cavi di terra del package e il pad esposto si collegano direttamente al piano di terra. Vias multipli collegano i piani di massa superiori e inferiori con particolare attenzione all'area direttamente sotto il paddle di massa per fornire un'adeguata conduzione elettrica/termica. I condensatori di disaccoppiamento dell'alimentazione sulla scheda di valutazione ADL8120-EVALZ e ADL8120-EVAL1Z rappresentano la configurazione utilizzata per caratterizzare e qualificare il dispositivo.
Caratteristiche
- Scheda di valutazione Isola 370HR 4-layer
- Intervalli di frequenza
- Da 10 MHz a 20 GHz per ADL8120-EVALZ
- Da 30 kHz a 20 GHz per ADL8120-EVAL1Z
- Fine lancio, connettori RF 2,9 mm
- Percorso di calibrazione (connettore svuotato)
- Tracciati RF a guida d'onda coplanare, 50Ω, a terra
- Intervallo di temperatura di funzionamento da -55 °C a +125 °C
Applicazioni
- Telecomunicazioni
- Strumentazioni
- Radar
- Elettronica militare
Apparecchiature necessarie
- Generatore di segnale RF
- Analizzatore di spettro RF
- Analizzatore di rete RF
- Alimentazione 3,3 V, 100 mA
Diagrammi di blocco operativo
Panoramica
Amplificatore correlato
Analog Devices Inc. Amplificatore a basso rumore ADL8120 da 30 kHz a 20 GHz
Offre un guadagno tipico di 14 dB e un rumore di 1,9 dB da 30 kHz a 14 GHz.
