Analog Devices Inc. Amplificatore a basso rumore ADL8109
L'unità ADL8109 di Analog Devices è un amplificatore a basso rumore (LNA) da 1 GHz a 20 GHz con una capacità di sopravvivenza alla potenza in ingresso RF di 36,5 dBm. L'unità ADL8109 ha un guadagno di 15 dB, una potenza di uscita per compressione pari a 1 dB (OP1dB) di 16 dBm, una tipica intercettazione di terzo ordine in uscita (OIP3) di 28 dBm e una cifra di rumore di 3 dB da 8 GHz a 18 GHz. Questo LNA funziona con una tensione di alimentazione di 5 V (VDD) e una corrente di riposo nominale di 110 mA (IDQ). L'unità ADL8109 di Analog Devices presenta inoltre un ingresso RF e un'uscita RF ad accoppiamento interno pari a 50 Ω.
L'unità ADL8109 di Analog Devices è alloggiata in un package LFCSP (Lead Frame Chip Scale) da 2 mm × 2 mm a 8 conduttori conforme alla direttiva RoHS, ed è specificata per il funzionamento da -55 °C a +125 °C.
Caratteristiche
- Elevata capacità di sopravvivenza a potenze RF di ingresso fino a 36,5 dBm
- Pin di regolazione della corrente di drain RBIAS
- Guadagno di 15 dB da 8 GHz a 18 GHz
- Cifra di rumore di 3 dB da 8 GHz a 18 GHz
- Intervallo di temperature di funzionamento esteso compreso tra -55 °C e +125 °C
- Package LFCSP da 2 mm × 2 mm a 8 conduttori, conforme alla direttiva RoHS
Applicazioni
- Telecomunicazioni
- Comunicazioni satellitari
- Radar militari
- Radar civile
- Elettronica militare
- Apparecchiature di prova e di misurazione

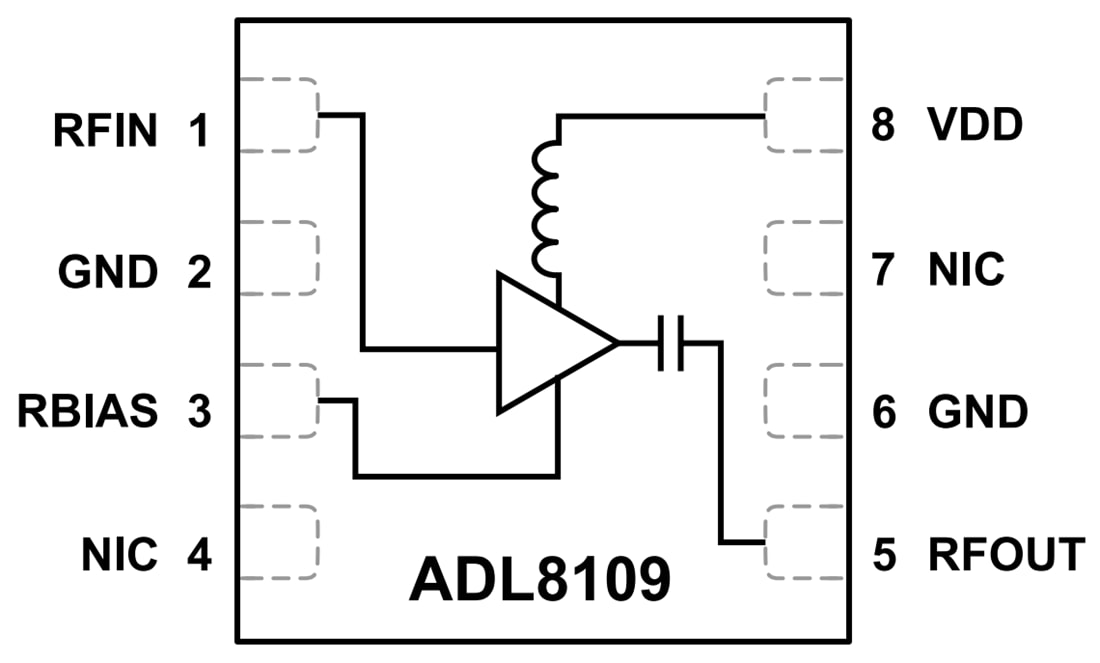

Diagramma a blocchi funzionale
Pubblicato: 2025-05-29
| Aggiornato: 2025-06-11
