Analog Devices Inc. Scheda di valutazione e kit ADL5308
La scheda di valutazione e il kit ADL5308 di Analog Devices sono configurati per valutare il funzionamento del CI convertitore logaritmico ADL5308. L'ADL5308 è un amplificatore di transimpedenza logaritmica monolitico ottimizzato per misurare la potenza del segnale a bassa frequenza e ampio intervallo dinamico nei sistemi a fibra ottica. La curva logaritmica e l’intercettazione sono regolate di fabbrica a un valore nominale rispettivamente di 200mV/dec e 10pA. Entrambe possono essere regolate tramite l’interfaccia I2C. La scheda di valutazione ADL5308 ADI offre un comparatore di riferimento e connettori di uscita con isteresi regolabile.
Caratteristiche
- Scheda di valutazione completa per l'ADL5308
- Supporta l’ingresso elettrico esterno o il fotodiodo integrato (PD) per l’ingresso ottico
- Polarizzazione PD su chip o esterna (PDB)
- Connettori di uscita e riferimento comparatore con isteresi regolabile
Apparecchiature necessarie
- Alimentazione: 5 VCC (corrente di uscita minima 50 mA)
- Unità di misura della sorgente di precisione (ad esempio, Keithley 236)
- Cavo Triax
- Adattatore da Triax a BNC (da centro a centro BNC Triax, da schermatura triassiale a schermatura BNC, la protezione interna Triax può essere collegata alla schermatura BNC o lasciata flottante)
- Adattatore da BNC a SMA
- 2 multimetri digitali
- Oscilloscopio
- Scheda DC2026C (Linduino® One) (necessaria solo per regolare i registri interni di ADL5308, non necessaria per la valutazione di ADL5308 nelle impostazioni predefinite di fabbrica)
Prodotti correlati
Analog Devices Inc. Convertitori logaritmici ADL5308
Amplificatori di transimpedenza ottimizzati per il monitoraggio del livello del segnale ad ampio intervallo dinamico in sistemi a fibre ottiche.

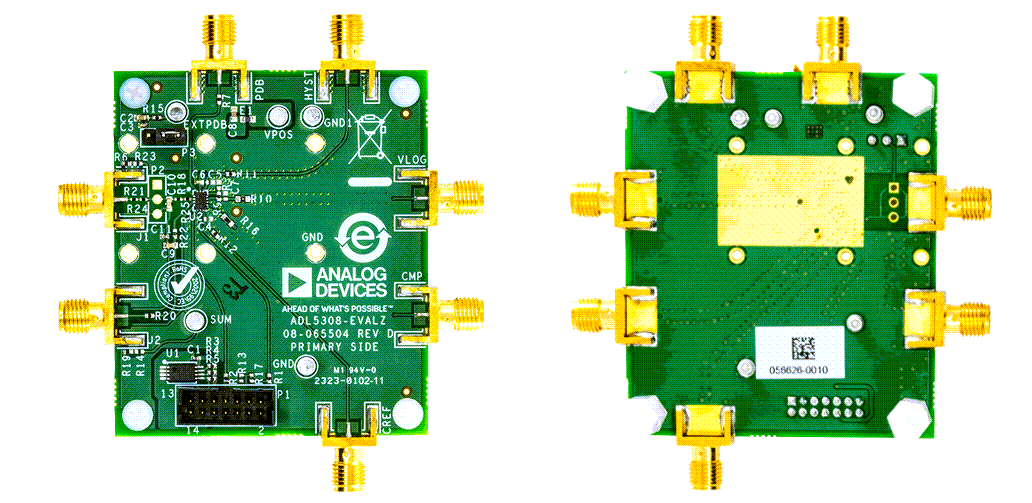

Layout
Configurazione di base dei test
