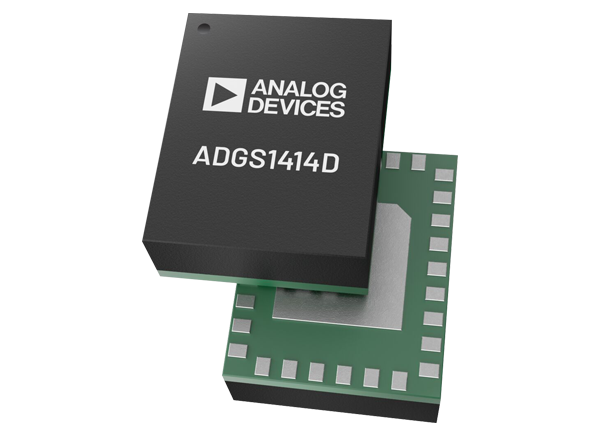

Analog Devices Inc. Interruttori SPST ottali ADGS1414D
L'SPST ADGS1414D di Analog Devices Inc. presenta otto interruttori indipendenti controllati da un'interfaccia periferica seriale (SPI). L'SPI implementa molte funzioni di rilevamento degli errori, tra cui il controllo di ridondanza ciclico (CRC), il rilevamento di indirizzi di lettura e scrittura non validi e il rilevamento degli errori del conteggio SCLK.
Gli interruttori SPST ADGS1414D ADI supportano il collegamento daisy-chain, consentendo la configurazione di più dispositivi con una quantità minima di linee digitali. La densità del canale viene ulteriormente aumentata instradando i segnali e le alimentazioni digitali attraverso l'ADGS1414D. L'ADGS1414D integra molti componenti passivi, eliminando la necessità di quelli esterni.
L'ADGS1414D conduce ogni interruttore allo stesso modo in entrambe le direzioni e ogni interruttore ha una gamma di segnali di ingresso che si estende fino alle alimentazioni. Ciò rende l'ADGS1414D ideale per applicazioni di commutazione ad alta densità, come matrici di commutazione di grandi dimensioni e applicazioni fanout.
Caratteristiche
- SPI con rilevamento degli errori
- Include CRC, indirizzo di lettura e scrittura non valido e rilevamento degli errori del conteggio SCLK
- Supporta la modalità burst e la modalità daisy-chain
- Compatibile con interfaccia SPI Mode 0 e Mode 3 standard del settore
- Componenti passivi integrati
- Instradamento di segnali e forniture digitali
- Commutazione break-before-make garantita che consente il cablaggio esterno degli interruttori per fornire configurazioni multiplexer
- Resistenza in conduzione tipica di 1,5 Ω a 25 °C (alimentazione doppia di ±15 V)
- 0,3 Ω tipico su planarità della resistenza in conduzione a 25 °C (alimentazione doppia ±15 V)
- Corrispondenza della resistenza tra i canali tipica di 0,1 Ω a 25 °C (alimentazione doppia ±15 V)
- Intervallo di segnale analogico da VSS a VDD
- Completamente specificato a ±15 V, ±5 V e +12 V
- Compatibilità logica 1,8 V con 2,7 V ≤ VL ≤ 3,3 V (esclude la rilettura SPI a un dispositivo da 1,8 V)
- LGA a 30 terminali da 4 mm × 5 mm
Applicazioni
- Apparecchiature di prova automatizzate
- Sistemi di acquisizione dati
- Sistemi sample-and-hold
- Routing del segnale audio e video
- Sistemi di comunicazione
- Sostituzione relè
Scheda di valutazione associata
Analog Devices Inc. Scheda di valutazione EV-ADGS1414DSDZ
Configurata per valutare il funzionamento dell'interruttore SPST ottale ADGS1414D controllato da un SPI.

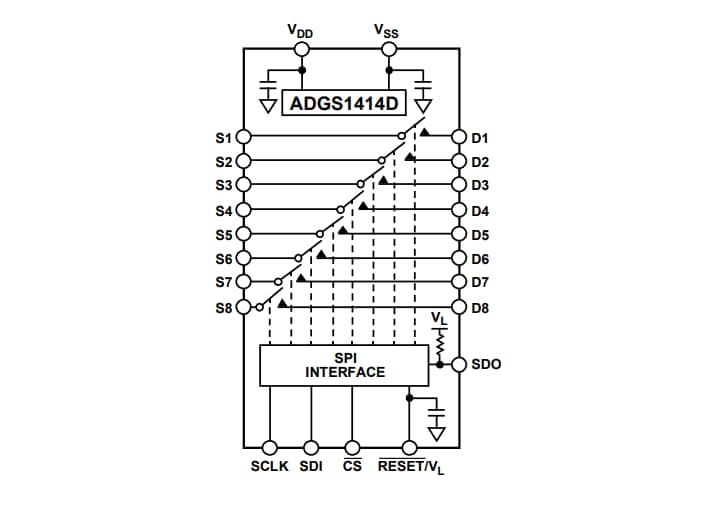

Diagramma a blocchi
