Analog Devices Inc. Sintetizzatore a banda larga a microonde ADF4368
Il sintetizzatore a banda larga a microonde ADF4368 di Analog Devices è un Phase-Locked Loop (PLL) ad alte prestazioni, a bassissimo jitter, a N intero e a N frazionario con VCO integrato. Questo sintetizzatore microonde genera un intervallo di frequenza di uscita da 800 MHz a 12,8 GHz senza un raddoppiatore interno ed elimina la necessità di filtri sub-armonici. Il sintetizzatore a microonde funziona a una tensione di 3,3 V e 5 V, con un intervallo di temperatura di giunzione compreso tra -40°C e 125°C ed è disponibile in un package LGA 48-lead 7 mm x 7 mm. Questo sintetizzatore a banda larga ADF4368 offre una potenza di uscita di 9 dBm a 12,8 GHz in una configurazione a singola estremità con una regolazione della potenza in 16 passaggi. Applicazioni tipiche includono infrastrutture wireless (MC-GSM, 5 G), prova e misurazione, settore aerospaziale e difesa.
Caratteristiche
- Intervallo di frequenza di uscita da 800 MHz a 12,8 GHz
- Jitter < 30="">FOUT = 9,001 GHz, FREF = FPFD = 250 MHz, in modalità frazionata
- Livello di rumore di fase a 12,8 GHz a banda larga pari a 160dBc/Hz
- Modalità intera frequenza del rilevatore di fase: 625 MHz
- Modalità frazionata di frequenza del rilevatore di fase: 250 MHz
- Frequenza di ingresso di riferimento 4 GHz
- Suri PFD tipici -95dBc
- Allineamento di fase in uscita multichip
- Tramite pin di sincronizzazione o con il metodo EZSync
- Alimentatori da 3,3 V e 5 V.
- Supporta lo strumento di progettazione del filtro di circuito ADISimplL™
- Intervallo di temperatura di giunzione da –40 °C a 125 °C
- Disponibile in package LGA 48 coduttori, 7 mm × 7 mm
Applicazioni
- Infrastruttura wireless (MC-GSM, 5 G).
- Apparecchiature per test e misurazioni
- Settore aerospaziale e difesa
Specifiche
- Specifiche PLL
- Rumore di fondo di fase normalizzato in banda
- Modalità intera -239dBc/Hz
- Modalità frazionata -237dBc/Hz
- Rumore di fondo di fase 1/F normalizzato
- -287dBc/Hz normalizzato a 1 Hz
- -147dBc/Hz normalizzato a 1 GHz a 10 kHz
- Rumore di fondo di fase normalizzato in banda
- Riferimento alle specifiche di ritardo di uscita
- Coefficiente di temperatura: 0,06 ps/°C
- Dimensioni passo di regolazione <1>
Video
Diagramma a blocchi

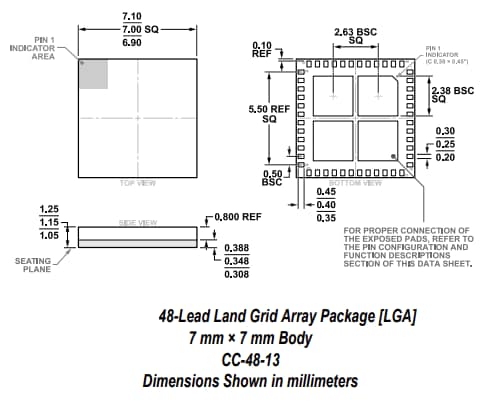

Dimensioni
Scheda correlata
Analog Devices Inc. Scheda di valutazione EV-ADF4368SD1Z
Dimostra il sintetizzatore di frequenza frazionale ADF4368 con un VCO integrato per PLL.
Pubblicato: 2023-07-14
| Aggiornato: 2025-03-04
