I sintetizzatori PLL a N intero /N frazionario ADF41510 di Analog Devices sono sintetizzatori di frequenza a rumore ultrabasso utilizzati per implementare oscillatori locali (LOs) fino a 10 GHz nelle sezioni di conversione in salita e conversione in discesa di ricevitori e trasmettitori wireless. L'ADF41510 è progettato su un processo ad alte prestazioni al germanio di silicio (SiGe), semiconduttore bipolare complementare a ossido di metallo (BiCMOS), che raggiunge un rumore di fase normalizzato di -235 dBc/Hz.
Il PFD opera fino a 250 MHz (modalità a N intero)/125 MHz (modalità N frazionario) per migliorare il rumore di fase e le prestazioni spur. Il modulo variabile, modulatore ∑Δ, consente un’eccellente risoluzione utilizzando un valore di divisione a 49 bit. L'ADF41510 ADI può essere utilizzato come PLL a N intero o un PLL a N frazionario con un modulo fisso per la risoluzione della frequenza del subhertz o un modulo variabile per la risoluzione della frequenza esatta del subhertz.
Un PLL completo viene implementato quando il sintetizzatore utilizza un filtro a circuito esterno e un oscillatore controllato in tensione (VCO). La larghezza di banda 10 GHz elimina il requisito dello stadio del duplicatore o del divisore di frequenza, semplificando l’architettura del sistema e riducendo i costi.
L'ADF41510 è alloggiato in un package LFCSP 24-lead, 4 mm x 4 mm compatto.
Caratteristiche
- larghezza di banda da 1 GHz a 10 GHz
- circuito a blocco di fase (PLL) a rumore ultrabasso
- N intero = -235dBc/Hz, N frazionario = -231dBc/Hz
- Frequenza massima del rilevatore di frequenza di fase (PFD)
- N intero = 250 MHz, N frazionario = 125 MHz
- modalità modulo frazionale variabile a 25 bit fissa/49 bit
- ingresso di riferimento a terminazione singola
- Alimentatore 3,3 V, pompa di carica 3,3 V
- capacità logica 1,8 V integrata
- Resinc di fase
- Correnti della pompa di carica programmabili nell’intervallo 16x
- Rilevamento di blocco digitale (DLD)
- Interfaccia seriale a 3 fili con opzione di lettura del registro
- Modalità di spegnimento hardware e software
- Intervallo di funzionamento da -40 °C a +105 °C
Applicazioni
- Apparecchiature e strumentazione di prova
- Infrastruttura wireless
- Radio a microonde punto-punto e multi-punto
- Radio con terminale di apertura molto piccolo (VSAT)
- Settore aerospaziale e difesa
Schede di valutazione associate
Analog Devices Inc. EV-ADF4151x Evaluation Boards
Demonstration boards used to used to evaluate the features of the ADF41513 PLL Synthesizer.

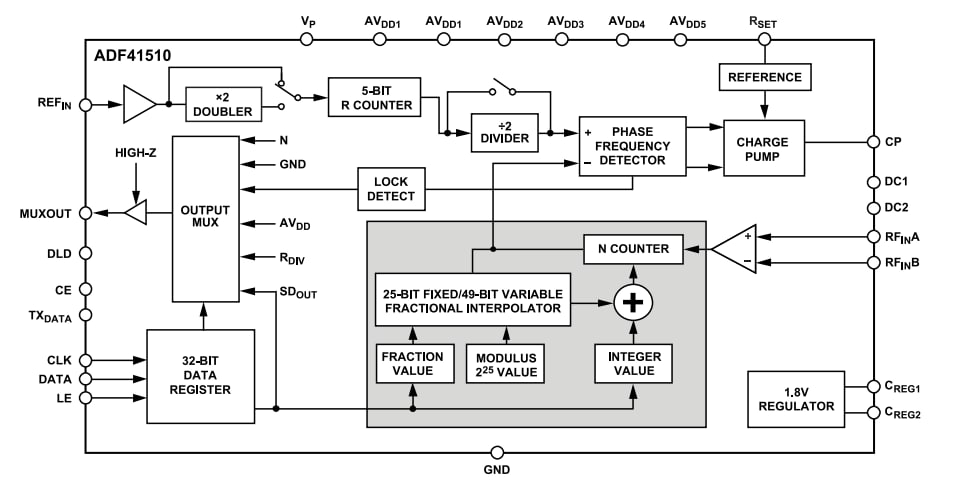

Diagramma a blocchi funzionale
