Analog Devices Inc. Monitor batteria ADBMS1818 a 18 celle
Il monitor batteria ADBMS1818 a 18 celle di Analog Devices Inc. misura fino a 18 celle della batteria connesse in serie con un errore di misurazione totale inferiore a 3 mV. L'ADBMS1818 offre un intervallo di misurazione delle celle da 0 V a 5 V, adatto per la maggior parte delle chimiche delle batterie. Tutte le 18 celle possono essere misurate in 290μs e possono selezionare velocità di acquisizione dati inferiore per un’elevata riduzione del rumore.
È possibile collegare più monitor batterie ADBMS1818 in serie, consentendo il monitoraggio simultaneo di celle di stringhe di batterie lunghe e ad alta tensione. Ogni ADBMS1818 ha un’interfaccia isoSPI per comunicazioni ad alta velocità, immuni da RF e a lunga distanza. L'ADBMS1818 può essere alimentato direttamente dallo stack di batterie o da un’alimentazione isolata. L'ADBMS1818 include il bilanciamento passivo per ogni cella, con controllo individuale del duty cycle PWM per ogni cella. Le funzioni aggiuntive includono un regolatore 5 V integrato, nove linee I/O per uso generico e una modalità di sospensione, in cui il consumo di corrente è ridotto a 6 μA.
Il monitor batteria a 18 celle ADBMS1818 di Analog Devices Inc. è alloggiato in un package quad piatto a basso profilo con64 piedini con un pad esposto (LQFP_EP) per prestazioni termiche migliorate.
Caratteristiche
- Misura fino a 18 celle della batteria in serie
- Errore di misurazione totale massimo 3 mV
- Architettura impilabile per sistemi ad alta tensione
- Interfaccia isoSPI integrata
- Comunicazioni seriali isolate a 1 Mb
- Utilizza una singola coppia intrecciata, fino a 100 metri
- Bassa sensibilità EMI ed emissioni
- Bidirezionale per protezione dei cavi interrotti
- 290 µs per misurare tutte le celle in un sistema
- Misurazione di corrente e tensione sincronizzata
- ADC Δ-Σ a 16 bit con filtro del rumore di terzo ordine programmabile
- Bilanciamento cella passiva fino a 200 mA (massimo) con modulazione programmabile della larghezza di impulso
- 9 ingressi analogici o I/O digitali per uso generico
- Ingressi di temperatura o altri sensori
- Configurabile come master I2C o SPI
- Corrente di alimentazione in modalità di sospensione 6 µA
- Package LQFP_EP-64
Applicazioni
- Sistemi di backup batteria
- Accumulo di energia della rete
- Accumulo di energia residenziale
- UPS
- Apparecchiature portatili ad alta potenza
Prodotti correlati
Analog Devices Inc. Circuito di dimostrazione EVAL-ADBMS1818
Fornisce una isoSPI reversibile che consente un percorso di comunicazione completamente ridondante.

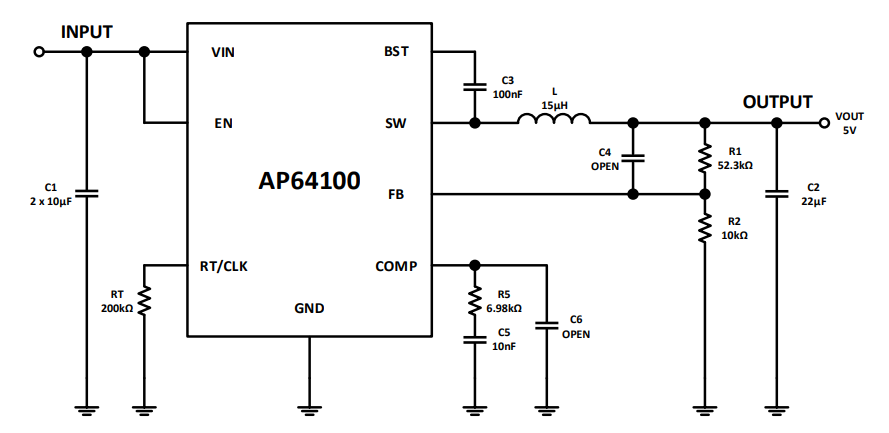

CIRCUITO DI APPLICAZIONE TIPICO
