Analog Devices Inc. Codec a bassa potenza ADAU1787 con DSP Audio

Il Codec a bassa potenza ADAU1787 con DSP Audio di Analog Devices Inc. offre quattro ingressi e due uscite che incorporano due processori di segnale digitale (DSP). Il percorso di ingresso analogico al nucleo DSP verso l'uscita analogica è ottimizzato per la bassa latenza ed è adatto per auricolari con cancellazione del rumore. ADAU1787 ADI fornisce una soluzione completa per auricolari con l'aggiunta di pochi componenti passivi.

Caratteristiche

  • Motore di elaborazione audio FastDSP programmabile
    • Frequenza di campionamento fino a 768 kHz
    • Filtri biquad, limitatori, controllo volume, miscelazione
  • Nucleo di elaborazione audio SigmaDSP a 28 bit
    • Programmabile visivamente con SigmaStudio
    • Prestazioni fino a 50 MIPS
  • ADC e DAC a bassa latenza a 24 bit
    • SNR 96dB (segnale attraverso PGA e ADC con filtro ponderato A)
    • SNR combinato da 105 dB (segnale attraverso DAC e auricolari con filtro ponderato A)
  • Frequenza fSYNC porta seriale da 8 kHz a 768 kHz
  • Ritardo di gruppo di 5μs (fS = 768kHz) da ingresso ad uscita analogica con bypass FastDSP (zero istruzioni)
  • 4 ingressi analogici a terminazione singola, configurabili come ingresso di linea o microfono
  • 8 ingressi microfono digitale
  • 2 uscite audio differenziali analogiche, configurabili come uscita di linea o driver per auricolari
  • PLL che supporta qualsiasi frequenza di clock di ingresso da 30 kHz a 27 MHz
  • Asr Full-duplex a 4 canali
  • 2 porte audio seriali a 16 canali che supportano I2S, giustificate a sinistra o fino a TDM16
  • 8 interpolatori e 8 decimatori con instradamento flessibile
  • Alimentatori
    • AVDD analogico a 1,8 V tipico
    • IOVDD I/O digitale da 1,1 V a 1,98 V
    • DVDD digitale a 0,9 V tipico
  • Bassa potenza (11,9 mW per impostazioni ANC stereo tipiche)
  • Interfacce di controllo I2C e SPI, avvio automatico dalla EEPROM I2C
  • GPIO flessibile
  • 42 sfere, passo di 0,35 mm, 2,695 mm × 2,320 mm WLCSP

Applicazioni

  • Microfono, cuffie e auricolari con cancellazione del rumore
  • Ricevitori, cuffie e auricolari ANC Bluetooth
  • Dispositivi di navigazione personale
  • Foto e videocamere digitali
  • Processori a effetto strumento musicale
  • Sistemi di altoparlanti multimediali
  • Smartphone

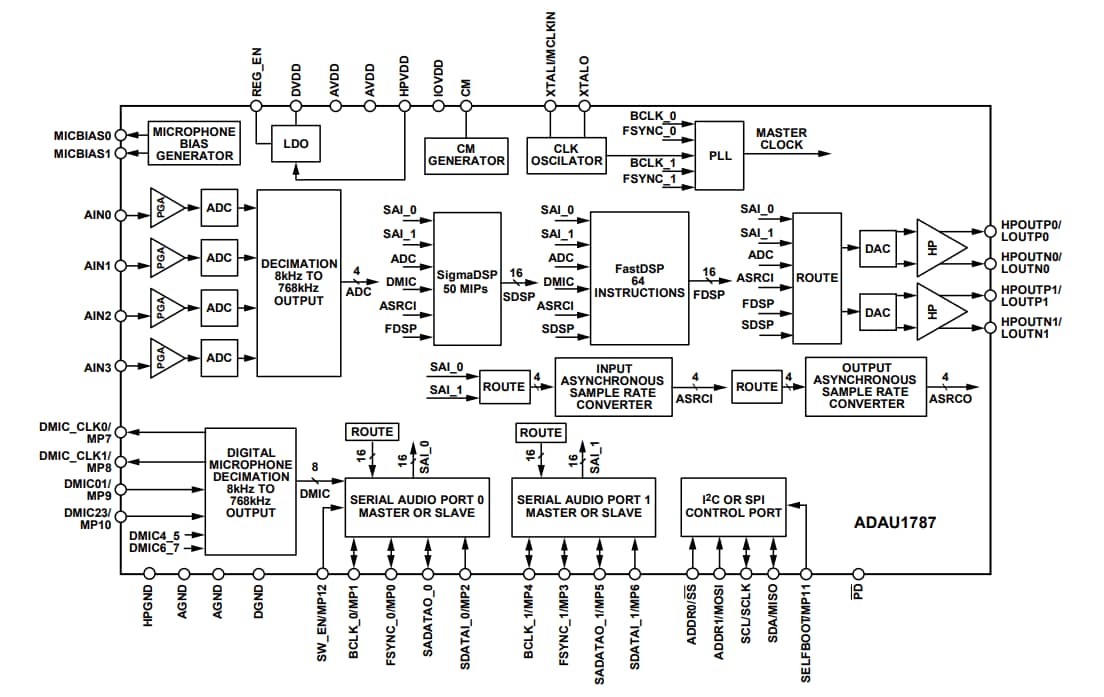

Schema a blocchi funzionale

Schema a blocchi - Analog Devices Inc. Codec a bassa potenza ADAU1787 con DSP Audio
Pubblicato: 2021-04-07 | Aggiornato: 2022-03-11
