Analog Devices Inc. Front-End a segnale misto (MxFE®) AD9082
Il Front-End a segnale misto (MxFE®) AD9082 di Analog Devices Inc. è altamente integrato con un nucleo del convertitore da digitale ad analogico (DAC) a 16 bit, la frequenza di campionamento massima 12GSPS e il nucleo del convertitore da analogico a digitale (ADC) RF con velocità di 6 GSPS a 12 bit. L' AD9082 supporta quattro canali di trasmissione e due canali ricevitori, caratteristica che lo rende adatto per applicazioni che richiedono ADC e DAC a banda larga per elaborare i segnali con un’ampia larghezza di banda istantanea.
L'AD9082 ADI presenta una porta ricetrasmettitore dati a 16 canali, 24.75Gbps/lane JESD204C o 15.5Gbps/lane JESD204B, un moltiplicatore di clock su chip e una capacità di elaborazione del segnale digitale (DSP). Queste caratteristiche sono destinate a banda larga o multibanda, direttamente alle applicazioni RF. Inoltre, il MxFE AD9082 offre una modalità di bypass che consente ai nuclei ADC o DAC di bypassare le placche dati DSP.
L’MxFE AD9082 fornisce un loop di ritorno a bassa latenza e una modalità di diversificazione di frequenza progettati per sistemi radar a matrice di fase e applicazioni di guerra elettronica.
Caratteristiche
- Progettazione flessibile della piattaforma comune riconfigurabile
- Quattro DAC e due ADC (4D2A)
- Supporta banda singola, doppia e quadrupla
- Frequenza di campionamento massima DAC/ADC fino a 12GSPS/6GSPS
- Rapporti di frequenza di campionamento da DAC a ADC di 1, 2, 3 e 4
- Opzione di bypass percorso dati ADC e DAC
- Larghezza di banda analogica a 8 GHz
- Intervallo di corrente di uscita a scala completa da 7 mA a 40 mA, accoppiamento CA
- PLL su chip con sincronizzazione multichip, opzione di ingresso RFCLK esterno
- Prestazioni CA ADC a 6 GSPS
- Tensione di ingresso a scala completa 1.475Vp-p
- Potenza di ingresso onda sinusoidale a scala completa 4,4 dBm
- Densità di rumore -153 dBFS/Hz
- Cifra di rumore 25,3 dB
- -65,2 dBFS a 2,7 GHz HD2
- -70,8 dBFS a 2,7 GHz HD3
- -68,5 dBFS a 2,7 GHz peggiore degli altri (esclusi HD2 e HD3)
- Prestazioni CA DAC all’uscita 3,7 GHz
- -78.9dBc 2-tone IMD3 (-7 dBFS per tono)
- -155.1dBc/Hz NSD, monotono, FDAC = 12GSPS
- -70 dB SFDR, monotono, FDAC = 12GSPS
- Ritardo programmabile per percorso dati
- Assistenza AGC
- Rilevamento rapido con bassa latenza per un rapido controllo AGC
- Monitoraggio del segnale per controllo AGC lento
- Pin di supporto AGC dedicati
- Supporto DPD trasmissione
- Controllo del guadagno del canale fine DUC e regolazione del ritardo
- Regolazione ritardo DDC largo per percorso di osservazione DPD
- Caratteristiche digitali versatili
- Supporta dati digitali reali o complessi (8, 12, 16 o 24 bit)
- Filtri di interpolazione e decimazione selezionabili
- DDC e DUC configurabili
- Otto DUC complessi fini e quattro DUC complessi grossolani
- Otto DDC sottili complessi e quattro DDC più complessi
- NCO a 48 bit per DUC/DDC
- Opzione per bypassare i DUC/DDC sottili e grossolani
- Il filtro PFIR 192-tap Programmabile per equalizzazione di ricezione supporta quattro diverse impostazioni di profilo caricate tramite GPIO
- Caratteristiche ausiliarie
- Diversificazione di frequenza rapida
- Sintesi digitale diretta (DDS)
- modalità loopback digitale a bassa latenza (da ADC a DAC)
- Driver di clock ADC con rapporti di divisione selezionabili
- Circuito di protezione a valle dell’amplificatore di potenza
- Unità di monitoraggio della temperatura su chip
- Pin GPIOx flessibili
- Opzione di risparmio energetico TDD
- Interfaccia JESD204B/JESD204C SERDES, 16 corsie fino a 24,75 Gbps
- Otto corsie per DAC e ADC
- JESD204B compatibile con la velocità massima di corsia 15,5 Gbps
- JESD204C compatibile con la velocità massima di corsia 24,75 Gbps
- modalità di ripetizione di campionamento e bit per l’abbinamento della velocità di corsia
- 15 mm × 15 mm, 324 sfere BGA con passo di 0,8 mm
- Consumo energetico totale tipico di 11,45 W
Applicazioni
- Infrastrutture di comunicazione Wireless
- Microonde point-to-point, banda E e 5 G mmWave
- Sistemi di comunicazione a banda larga
- DOCSIS 3,1 e 4,0 CMTS
- Radar a matrice di fase e guerra elettronica
- Sistemi elettronici di test e misurazione

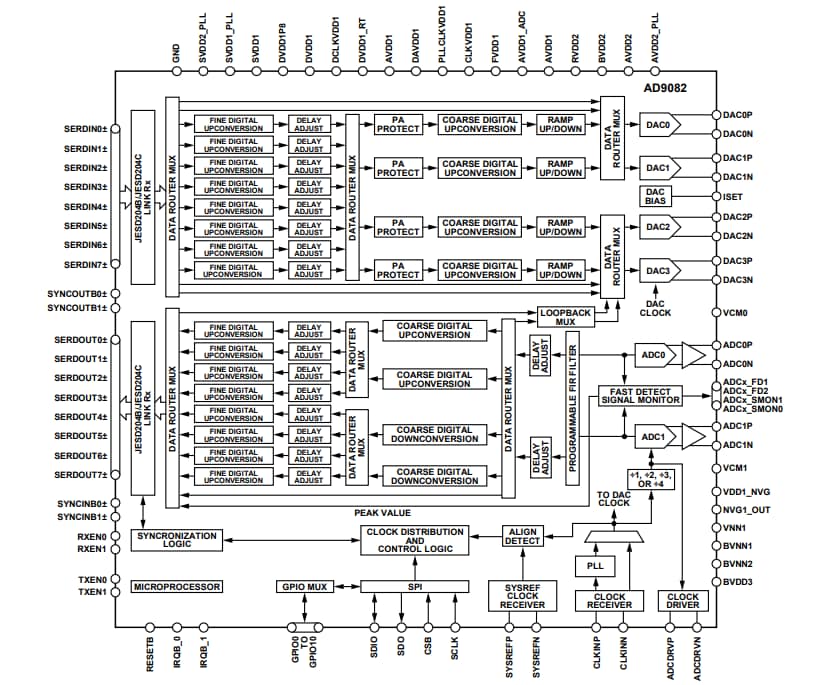

Schema a blocchi
Video
Articolo
In che modo la misurazione dell’ampiezza del vettore (EVM) dell’errore migliora le prestazioni a livello di sistema
Scopri un parametro estremamente utile definito in molti standard di comunicazione come test di conformità per applicazioni come reti locali wireless (WLAN 802,11), comunicazioni mobili (4 G LTE, 5 G) e molti altri.
Scheda di valutazione associata
Analog Devices Inc. Scheda di valutazione AD9082-FMCA-EBZ
Progettato per funzionare col ricetrasmettitore RF AD9082 in varie modalità e configurazioni.
