Convertitori analogici-digitali di segno più a 12 bit AD7329 Analog Devices

Convertitori analogici-digitali di segno più a 12 bit AD7329 Analog Devices

I convertitori analogici-digitali (ADC) di segno più a 12 bit AD7329 Analog Devices sono convertitori analogici-digitali per approssimazioni successive di segno più, rapidi e a 8 canali sul processo iCMOS™ (CMOS industriale). Questo processo permette all'AD7329 di accettare intervalli di ingresso realmente bipolari che includono ±10 V, ±5 V, ±2,5 V e da 0 V a +10 V mentre riduce drasticamente il consumo di potenza.

Il progettista può programmare un intervallo di ingresso analogico diverso per ogni canale di ingresso analogico attraverso i registri su chip. I canali di ingresso analogici dell'AD7329 possono essere programmati per avere una terminazione singola ed essere realmente o parzialmente differenziali.

L'interfaccia seriale ad alta velocità di AD7329 funziona a intervalli di resa fino a 1 MSPS con un consumo di potenza ridotto di 21 mW.

Caratteristiche
  • Convertitore analogico-digitale SAR di segno più a 12 bit
  • Intervalli di ingresso realmente bipolari
  • Interruttori di ingresso con software selezionabile
  • ±10 V, ±5 V, ±2,5 V, da 0 V a +10 V
  • Intervallo di resa 1 MSPS
  • 8 canali di ingresso analogici con sequenziatore di canale
  • Capacità di ingresso analogico a terminazione singola realmente o parzialmente differenziale
  • Alta impedenza di ingresso analogico
  • I piedini MUXOUT e ADCIN permettono un accesso separato a mux e al convertitore analogico-digitale

  • Bassa potenza: 21 mW
  • Indicatore di temperatura
  • Ampiezza di banda di segnale alla massima potenza: 20 MHz
  • Riferimento interno 2,5 V
  • Interfaccia seriale ad alta velocità
  • Tecnologia di processo iCMOS
  • Package TSSOP a 24 conduttori
  • Modalità di spegnimento

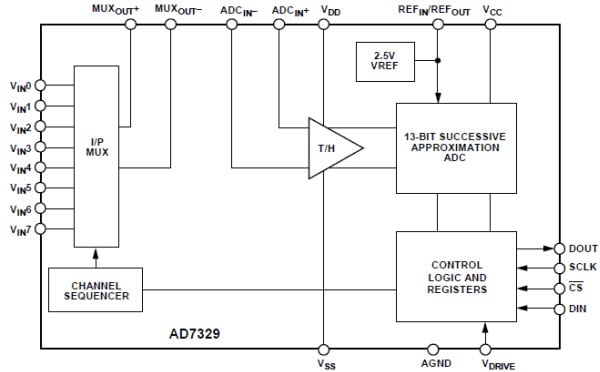

Diagramma a blocchi funzionale
Diagramma a blocchi funzionale
