Potenziometri digitali selezionabili AD5161 SPI/I2C Analog Devices

Potenziometri digitali
selezionabili AD5161 SPI/I²C Analog Devices

I potenziometri digitali selezionabili AD5161 SPI/I²C Analog Devices offrono una soluzione in un package compatto 3 mm × 4,9 mm per applicazioni regolabili in 256 posizioni. Il dispositivo esegue le stesse funzioni di regolazione elettroniche dei potenziometri meccanici o di diversi resistori con risoluzione avanzata, affidabilità a stato solido e prestazioni superiori di coefficiente di temperatura bassa. Funzionante con un'alimentazione da 2,7 V a 5,5 V e con un consumo inferiore a 5 μA, il potenziometro digitale selezionabile AD5161 SPI/I²C è perfettamente adeguato per applicazioni portatili alimentate a batteria.

Caratteristiche
  • 256 posizioni
  • Resistenza estremità-estremità 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
  • Package MSOP-10 (3 mm × 4,9 mm) compatto
  • Interfaccia compatibile  SPI/I²C piedino selezionabile
  • Package supplementare con piedino AD0 decodifica indirizzi
  • Lettura/scrittura completa del registro a spazzola
  • Impostazione predefinita accensione a media scala
  • Tensione di alimentazione singola: da 2,7 V a 5,5 V
  • Basso coefficiente di temperatura di 45 ppm/°C
  • Low power, IDD = 8μA
  • Ampia temperatura di funzionamento da −40 °C a +125 °C
  • L'uscita SDO permette la connessione a margherita di più dispositivi
  • Scheda di valutazione disponibile
Applicazioni
  • Sostituzione del potenziometro meccanico nei nuovi design
  • Regolazione dei trasduttori di pressione, temperatura, posizione, prodotti chimici e sensori ottici
  • Polarizzazione amplificatore RF
  • Controllo del guadagno e regolazione offset

Codice articoloResistenzaConfezione



Caricamento Primo Precedente Successivo Ultimo

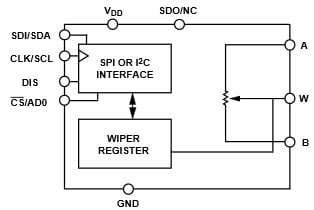

Diagramma funzionale
Diagramma funzionale
