Analog Devices Inc. Dispositivo di clock multicanale AD-SYNCHRONA14-EBZ
Il dispositivo di clock del sistema multicanale AD-SYNCHRONA14-EBZ di Analog Devices Inc. è autonomo per applicazioni di valutazione e prototipazione che richiedono una frequenza altamente accurata e un clock sorgente controllato in fase. Il dispositivo AD-SYNCHRONA14-EBZ è basato su AD9545 e HMC7044 per semplificare la distribuzione del clock e la sincronizzazione multicanale in sistemi complessi. Il dispositivo è destinato all'uso da parte di professionisti qualificati in un ambiente di laboratorio, non come prodotto finale per uso commerciale.
AD-SYNCHRONA14-EBZ ADI implementa un fattore di forma meccanico 1U con interfacce SMA e TwinAX. Il dispositivo di clock opera in modalità indipendente con un OCXO interno o fornito da una scelta di fonti esterne, come tre ingressi di clock differenziali ad alta velocità separati, un riferimento di 10 MHz e 1 PPS. Questa flessibilità, combinata con la capacità di selezionare le opzioni VCXO interne di 100 MHz o 122,88 MHz, offre una scelta quasi illimitata per la frequenza di interesse e l'accuratezza necessarie per varie aree di applicazione.
Caratteristiche
- Sistema di elaborazione
- Raspberry Pi 4, ARM Cortex-A72, SDRAM da 2 GB
- Interfacce utente
- Gigabit Ethernet
- 2 porte USB 3.0
- 2 porte USB 2.0
- Interfaccia SPI
- GPIO
- 2 LED bicolore
- Collettore maschio pin
- Dispositivi di elaborazione clock
- HMC7044 (attenuatore jitter ad alte prestazioni, 3,2 GHz, 14 uscite)
- AD9545 (1 PPS sincronizzatore e traslatore di clock adattivo)
- Alimentazione
- CC 12V, jack a cilindro 3A
- Uscite clock
- 4 CA e CC LVPECL TWINAX accoppiati, diff 100 Ω
- 2 CA LVPECL SMA accoppiati
- 4 CMOS SMA
- 4 CA LVDS SMA accoppiati
- Ingressi clock
- 3 ingressi di clock SMA differenziali da 100 Ω
- Ingresso PPS
- Ingresso SYNC
- Ingresso 10 MHz
- Riferimenti interni
- VCXO a rumore di fase ultrabasso da 100 MHz e 122,88 MHz (-165 dBc/Hz)
- TCXO da 40 MHz e 38,4 MHz (±1 ppm) OCXO da 50 MHz (+/- 10 ppb)
- I riferimenti interni sono configurabili tramite software
Applicazioni
- Distribuzione clock di riferimento ad alta precisione
- Sistemi con clock da un'unica sorgente
- Clock derivati da 100 MHz o 122,88 MHz
- Sistemi a matrice di fase, RADAR, EW, SATCOM, SDR
- Apparecchiature da banco
- Funzionamento controllato a distanza
Video
Prodotti correlati
Analog Devices Inc. AD9545 Clock Synchronizers & Translators
IEEE1588 Version 2 1pps Synchronizers and Adaptive Clock Translators.
Vista anteriore e posteriore
Diagramma a blocchi

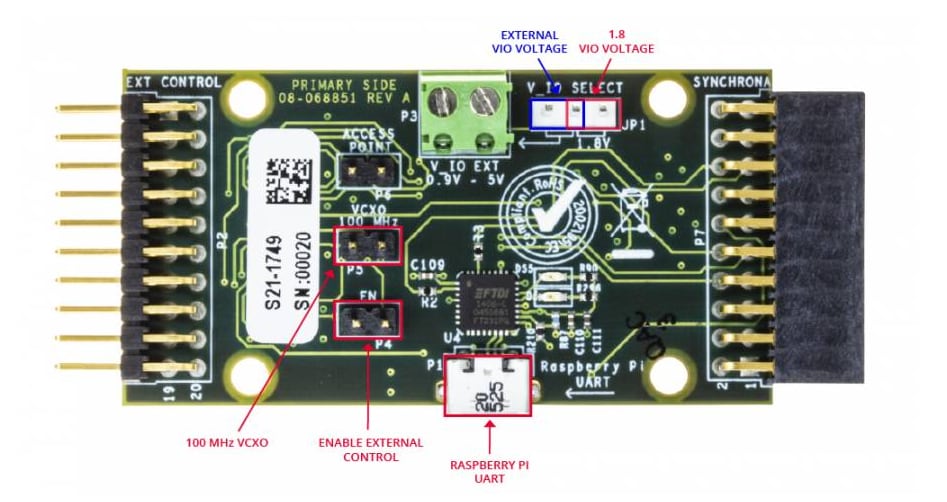

Scheda di traslazione di tensione aggiuntiva
