Analog Devices Inc. Circuiti dimostrativi DC2898A e DC2899A LTM4655
I circuiti dimostrativi DC2898A e DC2899A LTM4655 di Analog Devices Inc. forniscono un progetto di riferimento per un convertitore DC-DC invertente doppio basato sul regolatore µModule LTM4655. DC2898A presenta un intervallo di tensione di ingresso da 13 V a 40 V e due uscite da 12 V a 4 A. DC2899A è dotato di un intervallo di tensione di ingresso da 13 a 28 V e di due uscite a 12 V con una potenza massima di 2,5 A.
I circuiti di dimostrazione 2898A e 2899A hanno entrambe le frequenze di commutazione dei canali impostate a 1,2 MHz. Inoltre, se la tensione di uscita crolla in misura sufficiente a causa di un sovraccarico o di un cortocircuito, l'oscillatore interno torna a un quinto della frequenza di commutazione programmata dell'LTM4655, proteggendo l'interruttore di alimentazione da eventuali danni. I due canali possono essere messi in parallelo per ottenere una maggiore corrente di uscita.
Caratteristiche
- Ponticello SSFM per opzioni di spettro ampio
- Ingressi CLKIN per la sincronizzazione esterna
- Segnali PGOOD per ciascuna uscita
Dispositivo supportato
Analog Devices Inc. Regolatore μModule® a inversione doppio/singolo LTM4655
Regolatore di μmodulo® CC/CC progettato per soddisfare i requisiti di emissioni irradiate della norma EN55022.

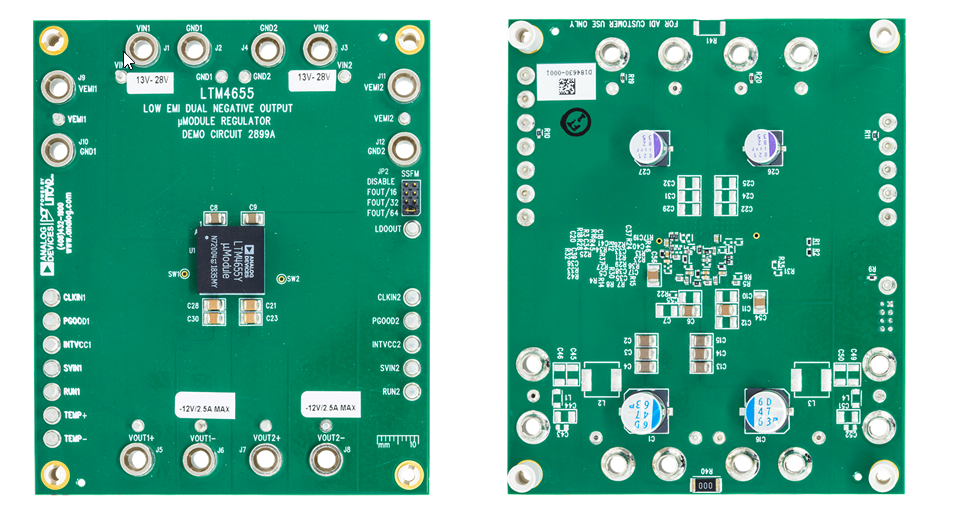

Vista anteriore e posteriore

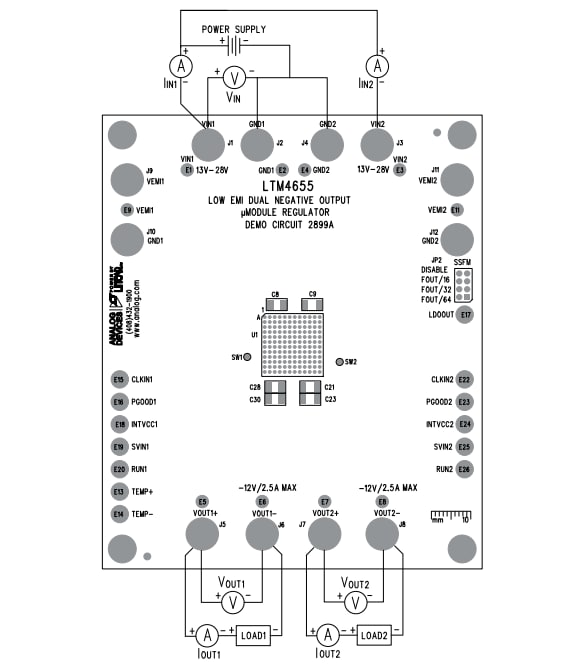

Configurazione corretta dell'apparecchiatura
