ams OSRAM Sensore di luce ambientale altamente sensibile TSL2522

Il sensore di luce ambientale altamente sensibile TSL2522 di ams OSRAM fornisce due canali di rilevamento della luce ambientale simultanei, che possono essere collegati arbitrariamente ai fotodiodi tramite un multiplexer programmabile. Il TSL2522 contiene una serie di fotodiodi fotopici e una serie di fotodiodi a infrarossi. L'architettura misura con precisione la luce ambientale e consente il calcolo dell'irraggiamento di diverse sources luminose. I risultati del calcolo migliorano l'aspetto del display e la ripresa delle immagini.

Il sensore ams OSRAM TSL2522 è dotato di sensore di luce ambientale e rilevamento dello sfarfallio della luce. Il dispositivo è disponibile in un package OLGA piccolo e a basso profilo da 2,0 mm x 1,0 mm x 0,5 mm.

Caratteristiche

  • Configurabile, sensibilità elevata
    • Tempo di integrazione e guadagno programmabile
    • Gamma dinamica 4096x solo tramite regolazione del guadagno
    • Illuminamento rilevabile 1 mlux
  • Risposta ALS personalizzata
    • Filtro fotografico per canale visibile
    • Canale IR indipendente
  • Misurazione simultanea di sfarfallio e ALS con metodologia di lettura semplificata
  • Interruzione rilevazione luce ambientale con soglie
  • Tempo di campionamento configurabile in modo indipendente
  • Rilevamento dello sfarfallio della luce fino a 7 kHz (frequenza di campionamento 14 kHz)
  • Interruzione buffer FIFO
  • Funzionamento 1.8VDD
  • Modalità di sospensione configurabile
  • Dispositivo guidato da interruzione
  • Interfaccia I2C fino a 1 Mbit/s (Modalità veloce plus)
  • Indicatori di saturazione digitali e analogici

Applicazioni

  • Rilevamento dell'illuminamento ambientale per la gestione della luminosità del display o l'esposizione automatica della fotocamera
  • Rilevamento dello sfarfallio della luce per la correzione dell'immagine della fotocamera

Kit di valutazione

Diagramma a blocchi

Schema a blocchi - ams OSRAM Sensore di luce ambientale altamente sensibile TSL2522

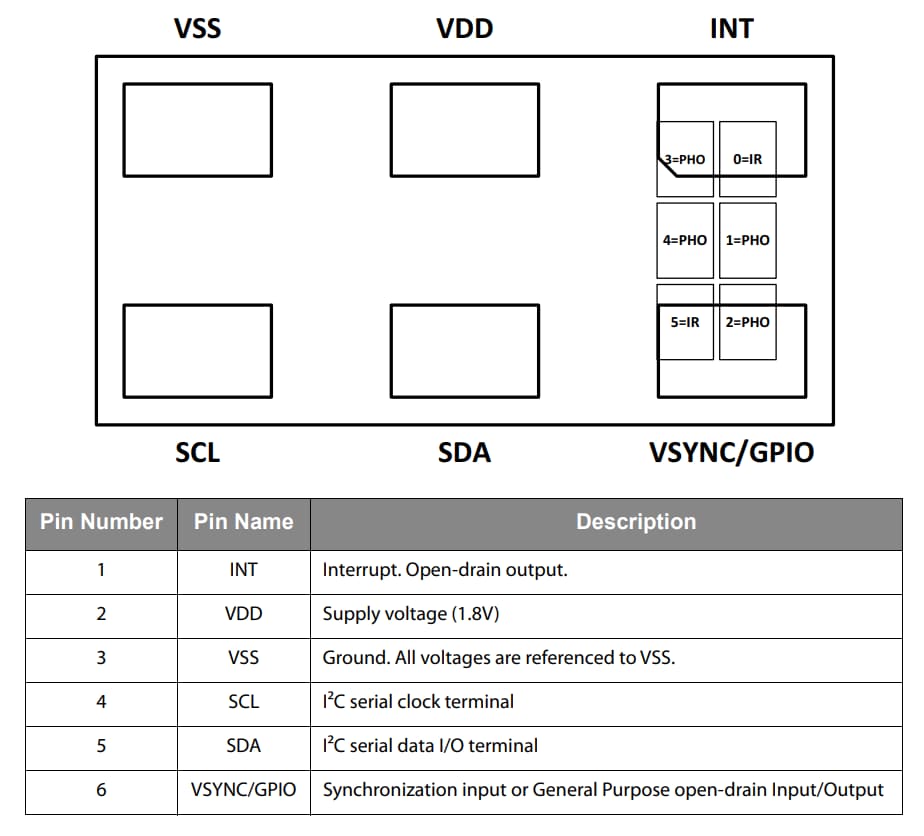

Descrizione pin

Diagramma - ams OSRAM Sensore di luce ambientale altamente sensibile TSL2522
