ams OSRAM Chip LED ams OSRAM CT ELLN51.14

Il chip LED ams OSRAM CT ELLN51.14 è un LED ad alte prestazioni e ultracompatto progettato per applicazioni con vincoli di spazio, come dispositivi indossabili e dispositivi medici. Emettendo una luce in verde puro con una lunghezza d'onda di picco di 526 nm, l'ams OSRAM   CT ELLN51.14 offre una maggiore luminosità e misurazioni precise della frequenza cardiaca. Con un flusso radiante tipico di 14 mW a 20 mA, questo LED garantisce prestazioni efficienti e allo stesso tempo estende la durata della batteria a livello di sistema.

Caratteristiche

  • Package in silicone trasparente 1,2 mm x 1,0 mm x 0,6 mm
  • Sorgente di luce verde (530 nm)
  • Die LED di grandi dimensioni per un'elevata efficienza
  • Garantisce misurazioni più precise della frequenza cardiaca
  • Aumento del 20% del flusso radiante rispetto a prodotti Firefly di dimensioni simili
  • Protezione ESD 2 kV secondo ANSI/ESDA/JEDEC JS-001 (HBM, Classe 2)
  • Package a montaggio superficiale (SMT)
  • Idonea per tutti i gruppi SMT
  • Livello di sensibilità all'umidità (MSL): 3
  • Disponibili su nastro e bobina

Applicazioni

  • Comunicazioni, informatica e beni di consumo
    • Telefoni
    • Orologi intelligenti
    • Anelli intelligenti
    • Auricolari
  • Dispositivi diagnostici digitali
  • Monitoraggio dei segni vitali

Specifiche

  • Intervallo di flusso radiante totale da 11 mW a 17,24 mW, 14 mW tipico
  • Intervallo di tensione diretta da 2,20 V a 2,80 V, 2,40 V tipico
  • Corrente diretta massima 30 mA
  • Corrente diretta pulsata massima 0,75 A
  • Tensione inversa massima 5 V
  • Corrente inversa massima di 10 µA, tipica di 0,01 µA
  • Consumo energetico massimo di 90 mW
  • Lunghezza d'onda di picco tipica 526 nm
  • Intervallo di lunghezza d'onda centroidale da 522 nm a 541 nm, tipica 530 nm
  • Larghezza di banda spettrale tipica di 26 nm
  • Angolo di 60 ° dimezzato
  • Tempo di salita/discesa tipico di 59 ns
  • Intervallo di temperatura di funzionamento da -40 °C a +85 °C
  • Temperatura di giunzione max +100 °C
  • Area attiva del chip di 0,5 mm x 0,5 mm

Dimensioni

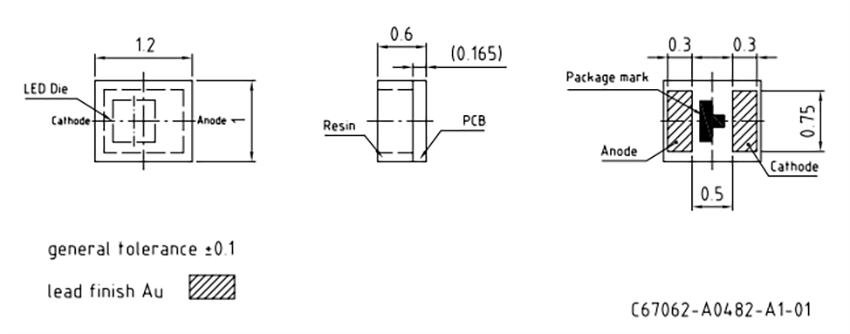

Disegno meccanico - ams OSRAM Chip LED ams OSRAM CT ELLN51.14
