ams OSRAM Strumenti di sviluppo AS5116
Gli strumenti di sviluppo AS5116 di ams OSRAM sono progettati per una rapida valutazione, programmazione e test dei sensori di posizione magnetici su asse AEC-Q100 AS5116. I sensori di posizione magnetici su asse AEC-Q100 AS5116 di ams OSRAM sono sensori senza contatto per una misurazione angolare accurata su un intero giro meccanico di 360°. Questi sensori presentano una robusta architettura basata sulla tecnologia dei sensori Hall che misura il componente ortogonale della densità di flusso (Bz) su una rotazione completa.

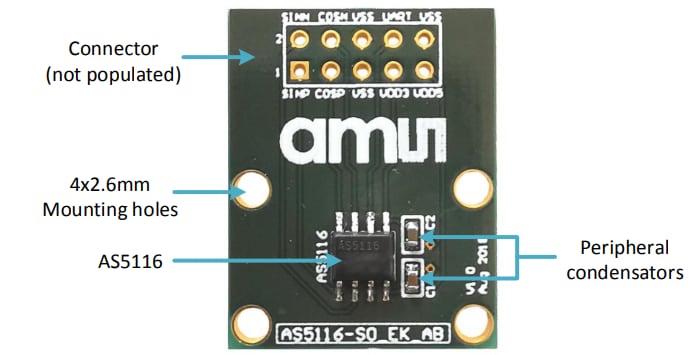

Gli strumenti di sviluppo AS5116 di ams OSRAM includono una scheda adattatore, una scheda presa, una scheda motore e un kit di valutazione. La scheda a presa AS5116-SO_EK_SB viene utilizzata per programmare rapidamente i sensori di posizione rotanti magnetici AS5116 senza saldatura grazie alla presa ZIF. Questa scheda di presa è utilizzata in combinazione con la USB I&P Box o con il programmatore di produzione SD4Y. La scheda adattatore AS5116-SO_EK_AB è una piccola PCB che consente di testare o valutare in modo semplice e rapido il sensore di posizione magnetico AS5116 senza la necessità di creare un dispositivo di prova o progettare una PCB propria.
Prodotti correlati
ams OSRAM Sensori magnetici di posizione su asse AS5116 AEC-Q100
Sensori senza contatto per una misurazione angolare accurata su un giro meccanico completo di 360°.
Risorse aggiuntive
Panoramica scheda adattatore AS5116
Panoramica scheda presa AS5116
Video
| Codice prodotto | Scheda dati | Descrizione |
|---|---|---|
| AS5116-SO_EK_ST |  |
Strumenti di sviluppo per sensori di posizione AS5116 Evaluation Kit |
| AS5116-SO_EK_AB | |
Strumenti di sviluppo per sensori di posizione AS5116 Adapterboard |
| AS5116-SO_EK_MB | Strumenti di sviluppo per sensori di posizione AS5116 Motorboard | |
| AS5116-SO_EK_SB | |
Strumenti di sviluppo per sensori di posizione AS5116 Socketboard |
