Positronic Connettori circolari Front Runner
I connettori circolari Front Runner Positronic sono connettori compositi ad alte prestazioni, leggeri, con contatti rimovibili da aggraffare e terminazioni rettilinee e ad angolo retto della scheda stampata. Questi connettori presentano 16 disposizioni dei contatti e una facile manutenzione dei contatti con inserzione posteriore o rilascio anteriore dei contatti rimovibili. I connettori circolari front runner offrono resistenza di isolamento 5GΩ, corrente nominale dei contatti 13 A, tensione di lavororms 300 V e intervallo di tensione di provarms da 300 Vrms a 1800 V. Questi connettori circolari operano nell’intervallo di temperatura da -55 °C a 125 °C e confermano le classificazioni IEC IP67. Le applicazioni tipiche includono applicazioni medicali, off-road, industriali e avioniche.
Caratteristiche
- Sistema di accoppiamento:
- Alloggiamento dimensione 11 (dado di accoppiamento M19)
- Alloggiamento dimensione 19 (dado di accoppiamento M32)
- disposizioni dei contatti 16
- Facile manutenzione dei contatti con inserimento posteriore/rilascio anteriore dei contatti rimovibili
- Accoppiamento sequenziale a due livelli dei contatti
- Materiali compositi leggeri/Non corrodibili
- Opzione per montaggio su PCB rettilinea e ad angolo retto
- Conferma secondo IEC IP67
- Versione schermata EMI/RFI
- Contatti termocoppia
Specifiche
- 5GΩ di resistenza di isolamento
- Corrente nominale dei contatti 13 A
- Tensione di lavororms 300 V
- Intervallo 300 V di tensione di provarms a 1800 Vrms
- Resistenza di contatto massima (iniziale) 1,6 mΩ
- Dimensioni dei contatti n. 22, n. 20, n. 16 e n. 12
- Intervallo di ritenzione dei contatti da 27 N a 89 N
- 500 cicli di accoppiamento
- Intervallo temperatura di funzionamento da -55 °C a 125 °C
- Conforme a RoHS
Applicazioni
- Settore medico
- Fuoristrada.
- Settore industriale
- Applicazioni avioniche

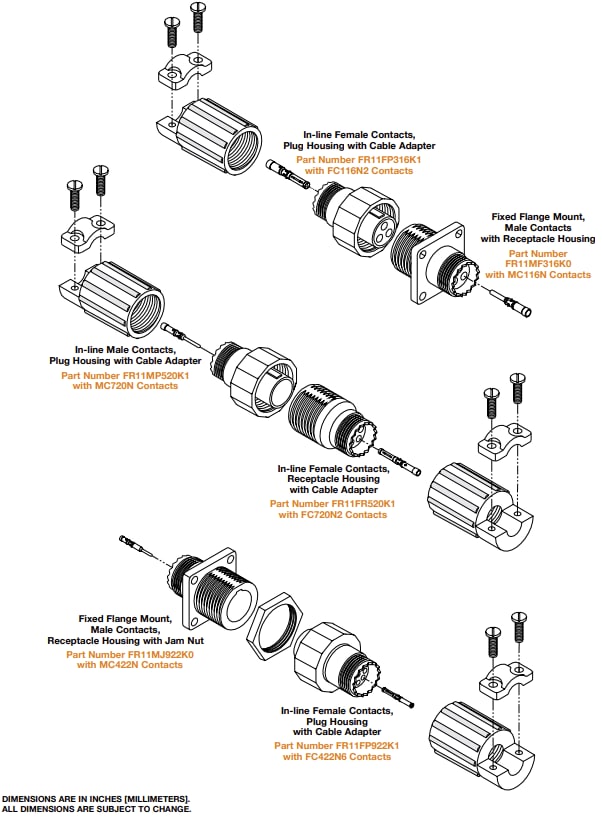

Gruppi di connettori tipici
Disposizioni dei contatti
Risorse aggiuntive
View Results ( 49 ) Page
| Codice prodotto | Scheda dati | Numero di posizioni | Tipo del contatto (M/F) | Dimensioni involucro esterno | Stile di montaggio | Stile involucro esterno | Genere alloggiamento |
|---|---|---|---|---|---|---|---|
| FR110001 |  |
11 | |||||
| FR11FF316L0 | |
16 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF822K0-1554.0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF922L0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FP520K0/AA | |
20 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11FP722L0 | |
22 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11FR520K2 | |
20 Position | Socket (Female) | 11 | Panel | In-Line | Female |
| FR11MF520K2/AA | |
20 Position | Pin (Male) | 11 | Panel | Square Flange | Male |
| FR11MP822K0 | |
22 Position | Pin (Male) | 11 | Free Hanging | In-Line | Male |
| FR11MP922K0 | |
22 Position | Pin (Male) | 11 | Free Hanging | In-Line | Male |
Pubblicato: 2023-08-16
| Aggiornato: 2023-08-31
