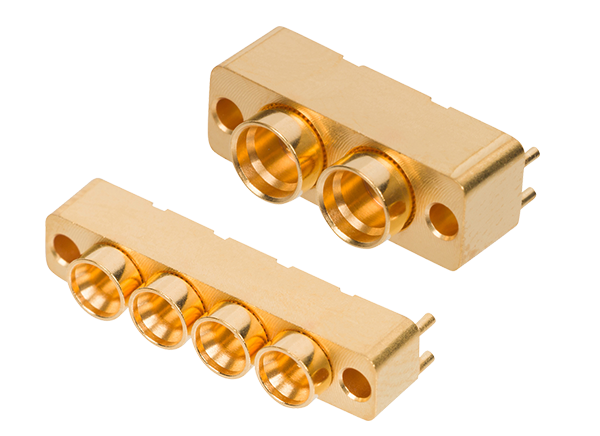

Amphenol / SV Microwave Connettori PCB a montaggio superficiale SMP/SMPM/SMPS
I connettori per circuiti stampati a montaggio superficiale SMP/SMPM/SMPS di Amphenol / SV Microwave sono connettori a una, due e quattro porte ideali per applicazioni su circuiti stampati ad alta frequenza in cui la precisione è fondamentale. I connettori SMP sono conformi alle norme DSCC 94007, 94008 e MIL-STD-348. I connettori SMPM migliorano la densità dell’applicazione e la gamma di frequenze di funzionamento del connettore SMP. I connettori SMPS utilizzano le stesse grandi caratteristiche dei connettori SMP e SMPM in un package ancora più compatto.
Caratteristiche
- Configurazioni a una, due e quattro porte
- Alta densità, fattore di forma ridotto
Applicazioni
- Militare/aerospaziale
- Schede di prova e misure RF
- Test di componenti digitali ad alta velocità
Specifiche
- Impedenza: 50 Ω
- Frequenza: 65 GHz
- Efficacia di schermatura tipica ≥-80 dB
- Disallineamento
- Assiale: 0,010 " (0,025 cm)
- Radiale: ±0,010" (0,025 cm)
- Tensioni di resistenza dielettrica:
- 500 VRMS per SMP
- 325 VRMS per SMPM
- 250 VRMS per SMPS
- Intervallo di temperatura: da -65 °C a +165 °C
