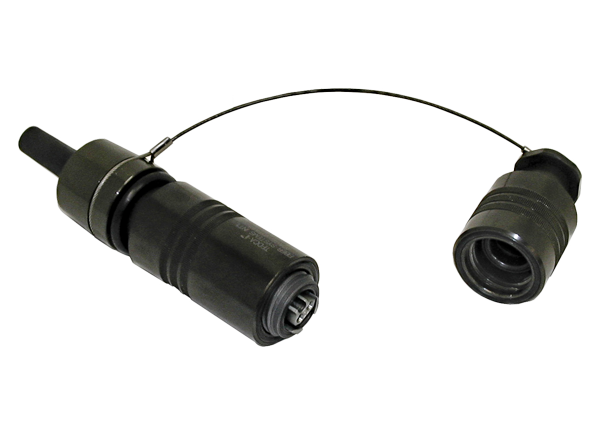

Amphenol Fiber Systems International Gruppi di spine in fibra ottica a 4 canali TFOCA-II®

I gruppi di spine in fibra ottica a 4 canali TFOCA-II® di Amphenol Fiber Systems International (AFSI) sono connettori installabili che presentano i terminali flottanti sigillati TFOCA-II. L'esclusivo design dei terminali consente ai connettori TFOCA-II di essere sigillati contro condizioni di umidità e acquosità elevate, consentendo al tempo stesso l'intero movimento assiale e orbitale del terminale accoppiato, fornendo bassa perdita di inserzione e minimo riflesso posteriore. I gruppi di spine in fibra ottica a 4 canali AFSI TFOCA-II® ermafroditi sono progettati e brevettati per applicazioni di rete implementabili in condizioni ambientali difficili.

Caratteristiche

Il versatile design dei contatti fisici ermafroditi consente di concatenare più gruppi di spine TFOCA-II®
Il cappuccio terminale rimovibile consente una facile manutenzione e pulizia sul campo
Il design del connettore a 4 canali offre un miglioramento di due volte rispetto a TFOCA con migliori prestazioni ottiche
Maggiore resistenza di ritenzione del cavo, progettata per soddisfare la resistenza di trazione di 400 lb, proteggendo al contempo le fibre dallo stress
La placcatura ZnNi-fornisce una notevole longevità in ambienti corrosivi e soddisfa il mandato stabilito dall'Agenzia per la protezione ambientale per l'eliminazione della placcatura in metalli pesanti
La tecnologia con ghiera in ceramica commerciale consente ai connettori TFOCA-II ® di fornire interconnessioni multimodali e monomodali con una varietà di lucidature, tra cui SPC e UPC
Le maniche di allineamento del nucleo solido sono più robuste delle maniche di allineamento divise

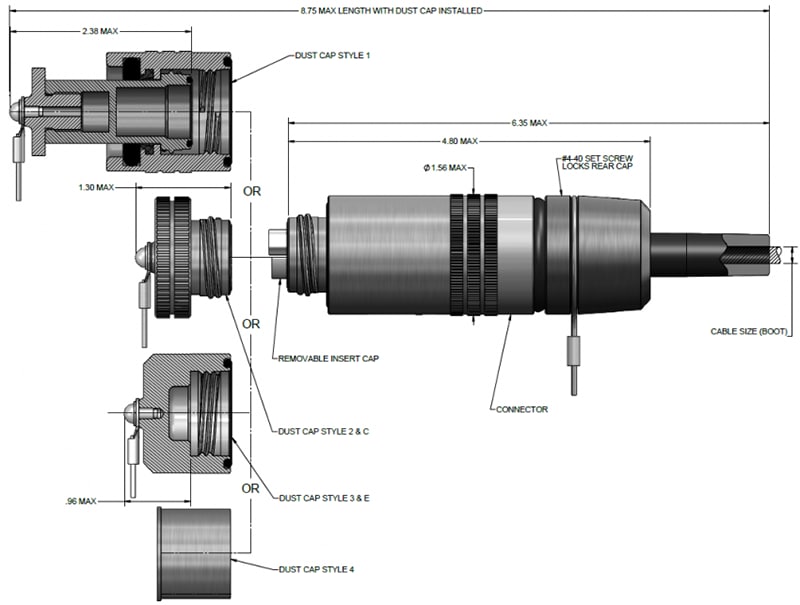

I cappucci antipolvere ermafroditi, i tappi e/o i cappucci antipolvere della presa si connettono insieme per prevenire la penetrazione di polvere e umidità durante le condizioni di impiego

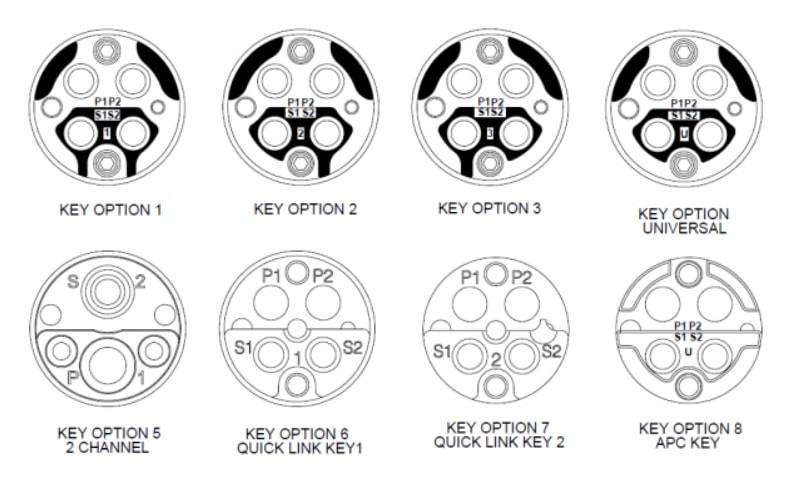

Posizioni chiave opzionali (quattro posizioni chiave: 1, 2, 3 e universale) disponibili che consentono la separazione di spine/prese accoppiate o spina/spina attraverso un'interfaccia meccanica
Riparabili sul campo utilizzando le parti esistenti, non sono necessari componenti del connettore aggiuntivi (non i terminali) per eseguire la riparazione sul campo
Disponibile anche in acciaio inossidabile e ottone, che consente l'uso del connettore in una varietà di applicazioni

Applicazioni

Dispiegamenti tattici militari dell'esercito, della marina e dei Marines degli Stati Uniti
Industrie del petrolio, del gas e della geoscienza

Settore industriale
Trasmissioni TV e radio

Specifiche

Perdita di inserzione
- 0,30 dB tipico in multimodale, 0,75 dB massimo
- 0,40 dB tipico in modalità singola, 0,75 dB massimo
-50 dB di riflesso posteriore tipico in modalità singola con levigatura UPC, -40 dB massimo
Intervalli di temperatura
- Funzionamento da -46 °C a +71 °C
- Conservazione da -55 °C a +85 °C
Cicli di vita
- Durata di accoppiamento di 2.000 cicli per EIA/TIA-455-21
- Tenuta del cavo a 100 cicli flessibile secondo MIL-STD-1344, metodo 2017, procedura 1
- Rotazione di 1000 cicli per EIA/TIA-455-36

Ritenzione minima del cavo della spina e della presa del serracavo di 400lb per EIA/TIA-455-6 per 1 ora
Resistenza minima allo schiacciamento di 450 lb per EIA/TIA-455-26
Efficacia di schermatura EMI >60 dB in un intervallo da 15 kHz a 10 GHz (solo presa)
Materiali
- Ghiera in ceramica ø2,5 mm
- Parti esterne in alluminio-zinco/nichel
- Parti interne della pellicola in alluminio anodizzato/alodine
- Acciaio inossidabile, parti metalliche passivate
- Guarnizioni in nitrile
- Manicotti di allineamento a nucleo solido
