Altera Kit di sviluppo FPGA Arria® 10 GX - Intel | Mouser
Il kit di sviluppo FPGA Arria® 10 GX di Altera offre un ambiente di progettazione completo che include tutto l’hardware e il software per sfruttare le prestazioni e le capacità disponibili negli FPGA Arria® 10 GX di Altera. Il kit di sviluppo è utilizzato per sviluppare e testare progetti PCI Express (PCIe) 3.0 utilizzando la scheda di sviluppo conforme a PCI-SIG. Il kit è inoltre progettato per creare e testare sottosistemi di memoria costituiti da memorie DDR4, DDR3, QDR™IV e RLDRAM III.
Inoltre, il kit di sviluppo FPGA Arria® 10 GX di Altera sviluppa progetti modulari e scalabili utilizzando i connettori FPGA mezzanine card (FMC) per interfacciarsi con una scheda FMC mezzanine fornita da partner Altera e protocolli di supporto. Questi protocolli includono JESD204B, Hybrid Memory Cube, Bandwidth Engine 2, Serial RapidIO, 10Gbps Ethernet (10GbE), SONET, Common Public Radio Interface (CPRI), OBSAI e molti altri.
Contenuto del kit

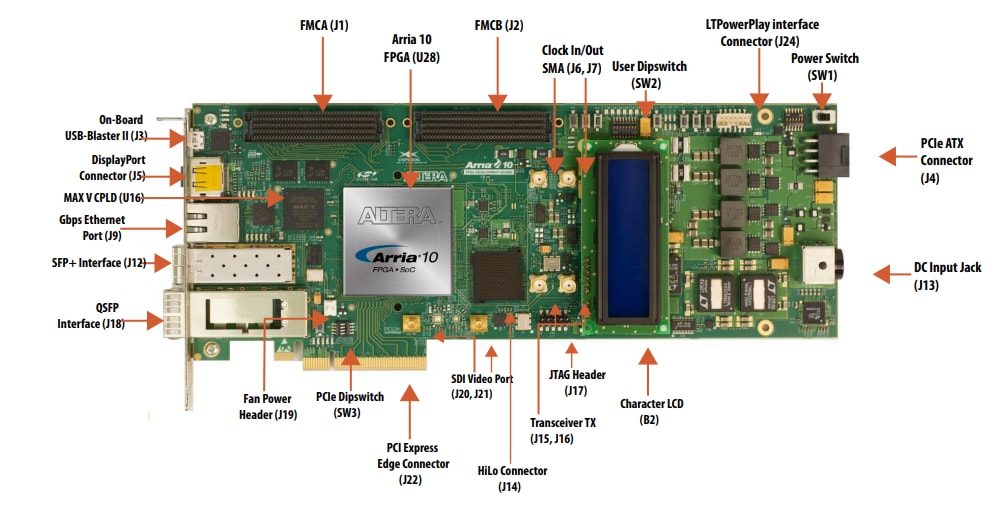

- Scheda di sviluppo FPGA 10 GX Altera Arria® che funziona su FPGA Altera Arria 10 GX 10AX115S2F45I1SG2
- 2 GB di SDRAM DDR4, 2 GB di SDRAM DDR3 e scheda figlia RLDRAM3 (16 Meg x 36)
- 2 schede loopback FMC che supportano il ricetrasmettitore, LVDS e I/O a terminazione singola
- 1 con fattore di forma quadruplo ridotto Pluggable (QSFP) e una porta SFP+
- 2 connettori a basso numero di pin FMC (ricetrasmettitori LPC + 15x)
- Connettore di scheda PCIe x8
- Canale interfaccia digitale seriale (SDI)
- LCD caratteri
- Cavi di alimentazione adattatore CA
- Cavi Ethernet e USB
Video
Riepilogo
Schema a blocchi
Software di progettazione
Altera Quartus® Prime Design Software
Multi-platform design environment for all phases of FPGA and CPLD design.
Pubblicato: 2021-06-16
| Aggiornato: 2025-07-11
