Altera Kit di sviluppo modulare Agilex® 5 FPGA E-Series 065 B

Altera Agilex® 5 FPGA E-Series 065B Modular Dev Kit delivers a comprehensive prototyping and reference platform design environment encompassing both hardware and software components. This kit is powered with the Intel Agilex® 5 FPGA and SOC, a midrange FPGA manufactured using Intel® 7 technology. The 065B modular dev kit is optimized for high performance, and lower power, striking the ideal balance between power efficiency and performance. This kit is comprised of a modular board and a carrier card.

La scheda modulare primaria viene fornita con un proprio set di caratteristiche e connettori distinti, consentendo funzionalità indipendenti. La scheda carrier ricca di funzionalità amplia le sue capacità, rendendola adatta a una varietà di progetti integrati e applicazioni edge. Queste applicazioni comprendono l’elaborazione video e di visione, l’automazione di fabbrica, i sistemi di imaging sanitario e altro ancora.

Caratteristiche

  • FPGA A5ED065BB32AE6SR0:
    • Quad Hard Processor System (HPS), XCVR, 656 KLE, package B32A (32 x 32 mm), 6x10GbE e PCI Express 4.0
  • DDR4, HPS DDR4 fino a 2667 Mbps di memoria (componente saldato)
  • Memoria flash CFG QSPI da 2 Gb
  • Fattore di forma PCIe
  • Cavi USB e di alimentazione per adattatore CA
  • Supportato su Intel Quartus® Prime Pro edition
  • Interfacce:
    • Supporto connettore FMC+ (8 TX/RX) da HVIO e IO96B
    • MIPI, HDMI 2.1, DP2.0, 2 SMA per TSN e 1 SFP (10/25 G)
    • 2 USB 2/3.1 e RJ (2,5 G)
    • HPS 1048 (1 GbE)
    • Supporto PCIe 4,0 x4 tramite connettore FMC+
    • Connettore edge PCIe 4,0 x4

Applicazioni

  • Design integrati
  • Applicazioni edge
  • Elaborazione e visione video
  • Automazione industriale
  • Sistemi di imaging sanitario

Contenuto del kit

  • Scheda modulare:
    • Alimentazione modulo
    • Scheda µSD
    • USB Type-C™
    • RJ45
    • UART µUSB
    • JTAG SDM
    • JTAG HPS
  • Scheda carrier
    • Interfacce video, tra cui HDMI, DP, MIPI e SDI
    • Rete con 10/25 GE e TSN
    • FMC
    • EF PCIe – PCIe CEM ¾ FF e doppi slot
    • PTP – circuito IEEE1588
    • Debug – SDM
    • Supporto specifico per applicazioni
    • Scheda carrier riutilizzabile oltre Intel Agilex 5 FPGA E-Series

Overview

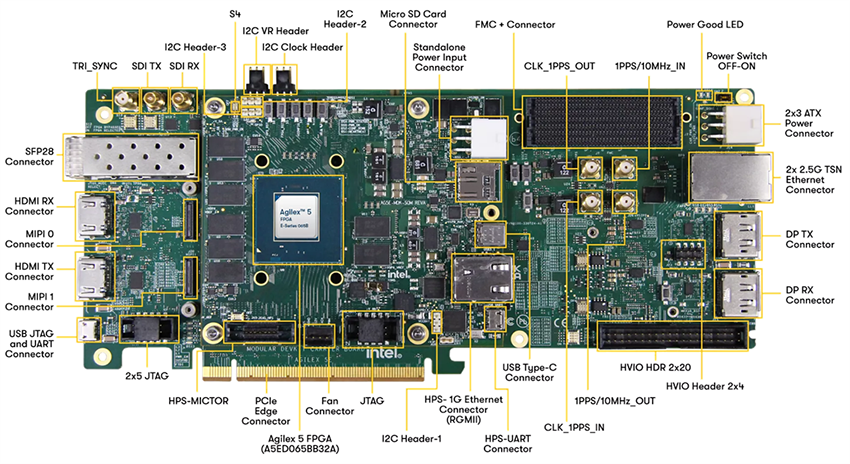

Diagramma - Altera Kit di sviluppo modulare Agilex® 5 FPGA E-Series 065 B

Schema a blocchi

Schema a blocchi - Altera Kit di sviluppo modulare Agilex® 5 FPGA E-Series 065 B
