Advantech Scheda PCIe relè a 12 canali PCIE-1765-AE
La Scheda PCIe relè a 12 canali PCIE-1765-AE Advantech ha 12 relè SPDT integrati che rendono il dispositivo ideale per applicazioni come il controllo ON/OFF del dispositivo e la commutazione di alimentazione. Ogni relè è dotato di un indicatore LED rosso che ne segnala lo stato ON/OFF per garantire un facile monitoraggio.
La scheda PCIE-1765 Advantech è dotata di interruttore DIP integrato che definisce l'ID di ciascuna scheda in caso di più schede PCIE-1765 installate sullo stesso telaio del PC. La scheda PCIE-1765 è un dispositivo plug-and-play pienamente conforme alle specifiche PCIE, Rev. 2.0. Tutte le impostazioni relative al bus, come l'indirizzo I/O base e le linee di interruzione, sono configurate automaticamente con la funzione plug-and-play.
Caratteristiche
- 12 canali di uscita relè
- Indicatori a LED per mostrare relè attivati
- 12 canali di uscita per relè form tipo-C
- Rilettura dello stato dell'uscita digitale
- Mantiene i valori di uscita del relè dopo il riavvio di emergenza
Applicazioni
- Controllo ON/OFF industriale
- Macchinari SMT/PCB
- Macchinari semiconduttori
- Istruzione e ricerca
- Pilotaggio del relè esterno
Specifiche
- Uscita relè
- 12 canali
- Relè tipo SPDT, Form C
- Valore nominale dei contatti 2 A a 250 VCA, 2 A a 30 VCC
- Potenza di commutazione max. di 500 VA, 60 W
- Tensione di commutazione max. di 400 VCA, 30 VCC
- Tensione di rottura 1000 VCA
- Tempo di azionamento tipico 7 ms
- Tempo di rilascio tipico 2 ms
- Resistenza di contatto max. 100 mΩ
- Aspettativa di vita utile 30 x 106 cicli min. a 2 A/250 VCA

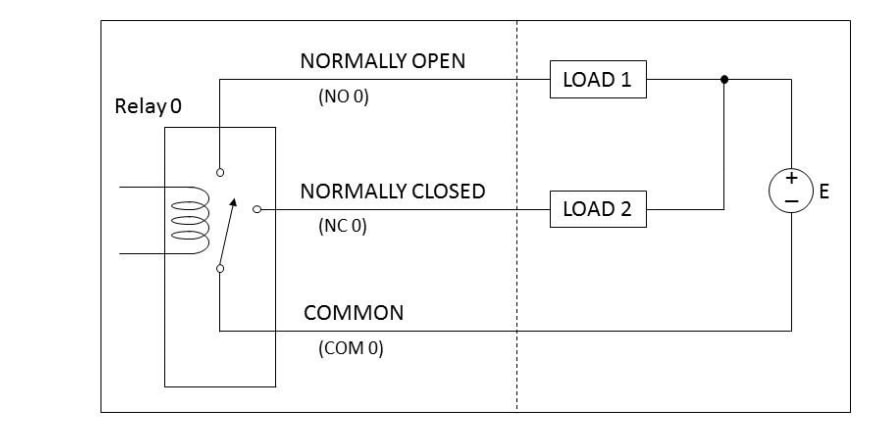

Collegamento uscita relè
Diagramma a blocchi
