Advantech Server EKI-1511 per dispositivi da seriale a Ethernet
Il server per dispositivi da seriale a Ethernet EKI-1511 di Advantech offre una soluzione economica per collegare dispositivi seriali RS-232 o RS-422/485 come PLC, contatori, sensori e lettori di codici a barre a una LAN Ethernet basata su IP. EKI-1511 consente a quasi tutti i dispositivo con una porta seriale di connettere e condividere una rete Ethernet, fornendo allo stesso tempo varie operazioni come le modalità di funzionamento di reindirizzamento della porta COM (COM virtuale), TCP server, TCP client e UDP. In modalità di reindirizzamento della porta COM, le chiamate di funzionamento seriali standard sono reindirizzate in modo trasparente ai server, garantendo la compatibilità con i dispositivi seriali esistenti e consentendo la retrocompatibilità con il software esistente. Nelle modalità TCP server, TCP client e UDP, la serie EKI-1511 garantisce la compatibilità al software di rete utilizzando un'API di rete standard. I dispositivi seriali possono comunicare con altri dispositivi in modalità peer-to-peer eliminando così la necessità di programmazione intermedia di PC host e software.
Il Server EKI-1511 per dispositivi da seriale a Ethernet Advantech è disponibile per applicazioni RS-232 (EKI-1511L, EKI-1511IL) e RS-422/485 (EKI-1511X). EKI-1511IL ha una temperatura di funzionamento estesa da -40 °C a +75 °C.
Caratteristiche
- Server per dispositivi seriali RS-232 e RS-422/485
- 1 porta Ethernet 10/100 Mbit/s
- Fornisce modalità di funzionamento di reindirizzamento della porta COM (COM virtuale), TCP, e UDP
- Fornisce diversi metodi di configurazione, tra cui utility Windows, console Telnet, web browser
- Supporta un baud rate fino a 4 kbps
- Possibilità di accesso fino a cinque host per porta seriale
- Possibilità di accesso fino a 16 host in modalità TCP client
- Protezione ESD 8 kV integrata per tutti i segnali seriali
- Supporta Windows 2000/XP/Vista/7/8/8.1/10 a 32/64 bit, Windows Server 2003/2008/2012, e Linux
- I modelli "i" supportano un ampio range di temperature di funzionamento
Applicazioni
- Ambienti di monitoraggio remoto
- Sistemi di sicurezza
- Automazione industriale
- Controllo di supervisione e acquisizione dati (SCADA)
- Settore dei trasporti
- Chioschi e punti vendita (POS)
Specifiche
- Comunicazioni Ethernet
- Compatibilità: IEEE 802.3, IEEE 802.3u
- Velocità 10/100 Mbps
- Numero di porte: 1
- Connettore porta: RJ45 a 8 pin
- Protezione: isolamento magnetico 2,25k VCC integrato
- Comunicazioni seriali
- Tipo di porta
- EKI-1511L: RS-232
- EKI-1511X: RS-422/485
- Numero di porte: 1
- Connettore porta: DB9 maschio
- Bit di dati: 5, 6, 7, 8
- Bit di Stop: 1, 1.5, 2
- Parità: nessuna, dispari, pari, space, mark
- Controllo del flusso: XON/XOFF, RTS/CTS
- Frequenza di Baud: da 300 bps a 230,4 kbps
- Segnali seriali
- RS-232: TxD, RxD, CTS, RTS, GND
- RS-422: TxD+, TxD-, RxD+, RxD-, GND
- RS-485 a 2 fili: dati+, dati-, GND
- RS-485 a 4 fili: TxD+, TxD-, RxD+, RxD- GND
- Protezione: ESD 8 kV integrata per tutti i segnali
- Generale
- Sistema di indicatori a LED: alimentazione, stato del sistema/LAN: velocità, collegamento/attivo, seriale, Tx, Rx
- Requisiti di alimentazione
- Ingresso: da 9 V a 36 VCC
- Connettore: blocco terminale
- Consumo: 1 W
- Software
- Supporto Driver:
- Windows 2000/XP/Vista/7/8/8.1/10 32-bit/64-bit
- Server Windows 2003/2008/2012
- Linux
- Modalità di funzionamento:
- Modalità di reindirizzamento della porta COM (COM virtuale)
- Modalità TCP/UDP server (polling) modalità TCP/UDP client (gestione eventi)
- Modalità di connessione accoppiata (peer-to-peer)
- Configurazione: utility Windows, console Telnet, web browser
- Gestione: SNMP MIB-II
- Protocolli: ICMP, IP, TCP, UDP, BOOTP, DHCP, IP automatico, SNMP, HTTP, DNS, SMTP, ARP, NTP
- Supporto Driver:
- Meccanica
- Dimensioni: 46,0 mm x 85,1 mm x 21,2 mm
- Involucro: metallo con solido hardware di assemblaggio
- Montaggio: su guida DIN, a parete
- Peso: 0,127 kg
- Ambiente
- Temperatura di funzionamento:
- EKI-1511L, EKI-1511X: da -10 °C a 60 °C
- EKI-1511IL: da -40 °C a 75 °C
- Temperatura di conservazione: da -40°C a +85°C
- Umidità di funzionamento: da 10% a 95% di UR
- Temperatura di funzionamento:
- Approvazioni normative
- EMC: CE, FCC Parte 15 Sottoparte B (classe A)
Risorse aggiuntive
Video

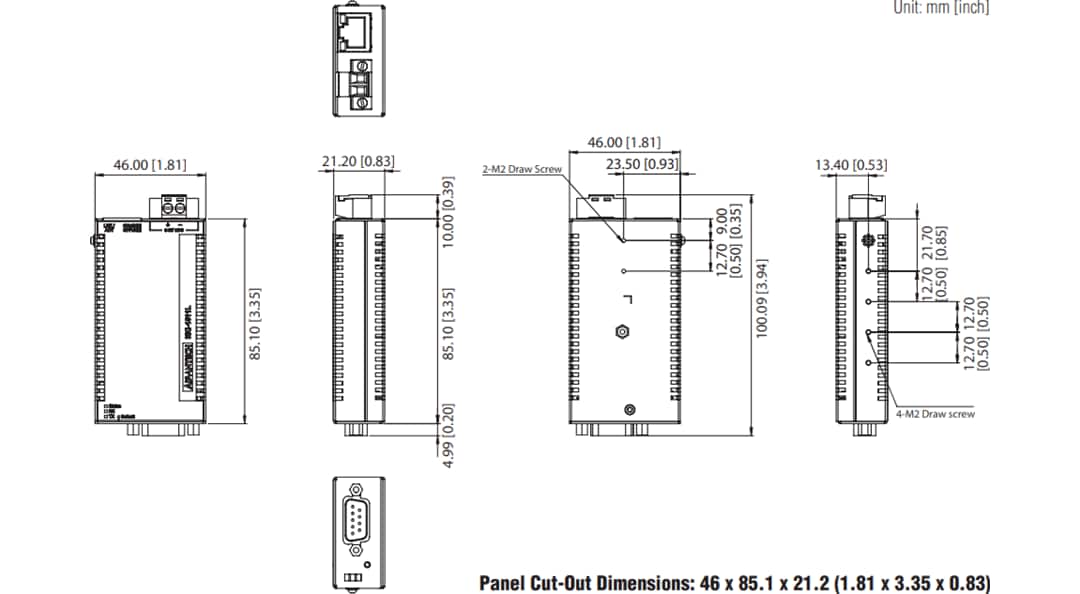

Disegno meccanico
