ADLINK Technology Panel PC PanKonix® HMI All-in-One industriale

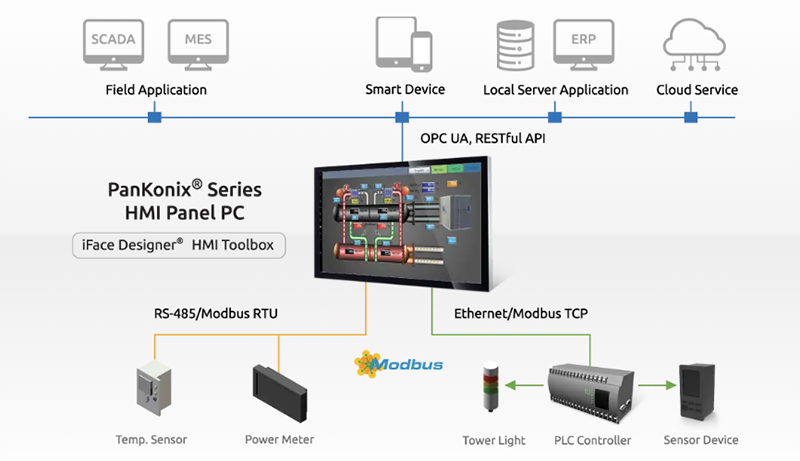

I Panel PC industriali All-in-One ADLINK Technology PanKonix® HMI combinano alta compatibilità, alte prestazionie una progettazione elegante in un computer HMI touchscreen controllo / gateway / display all-in-one. La serie PanKonix include un pannello tattile macchina-uomo ad alte prestazioni e un software di visualizzazione HMI Designer iFace orientato agli oggetti che utilizza il sistema di tag e offre una ricca libreria di elementi grafici per migliorare la progettazione l'HMI. Questi panel PC controllano i dispositivi dei sensori, i PLC e i moduli I/O attraverso protocolli come Modbus RTU, Modbus TCP/IP e acquisizione dei dati per siti tecnologia operativa. Con SuperCATintegrato, i Panel PC industriali PanKonix® HMI All-in-One ADLINK Technology sono soluzioni perfette per l'industria dell'automazione in cui si utilizza i controller di movimento. La serie supporta OPCUA, MQTTe Restful API, tra gli altri, e può essere collegata a vari database, file server e servizi cloud.
Caratteristiche
- Il controllo del movimento ibrido basato su PLC e PC offre un basso TCO, una facile integrazione e un'elevata estensibilità.
- Supporti cicli di controllo EtherCAT da 125 μs, controllo del movimento fino a 128x assi e libreria di funzioni APS
- Supporta i protocolli di automazione Modbus e CANopen coprono oltre il 90% dei driver PLC.
- Servizio di data logger per la trascrizione automatica dei dati di produzione
- Supporta notifiche push istantanee dei dispositivi per una rapida risoluzione dei problemi
- Servizio cloud ottimizzato con OPCUA, MQTT e API RESTful per applicazioni IoT.
- Software integrato per la personalizzazione grafica dei vettori HMI e funzionalità estese.
- Il pannello AUO offre un'eccezionale qualità visiva e un'esperienza utente soddisfacente
- Touchscreen capacitivo
- Opzioni di open-frame e non open-frame
- Opzioni dimensioni diagonale 10,1", 15,6" e 21,5"
- Certificato IP65
- Soluzione ideale per l'industria dell'automazione in cui si utilizzano i controller di movimento
Applicazioni
- Monitoraggio delle perdite di gas
- Rilevamento di fiamma
- Gestione dell'acqua
- Produzione intelligente
Specifiche
- Sistema
- Processore:
- Intel® Core™ i3-7100U per PKX-STC2-KL-10
- Intel Core i5-7300U per PKX-STC2-KL-15 e PKX-STC2-KL-21
- Memoria DDR3L da 4GB/8GB
- Conservazione SSD 64 GB
- Processore:
- Display
- Opzioni dimensioni
- 10,1" per PKX-STC2-KL-10
- 15,6" per PKX-STC2-KL-15
- 21,5" per PKX-STC2-KL-21
- Risoluzione
- 1280 x 800 per PKX-STC2-KL-10
- 1920 x 1080 per PKX-STC2-KL-15 e PKX-STC2-KL-21
- rapporto d'aspetto 16:9
- Luminosità 400nits (non touch)
- PCAP touchscreen a 10 punti con rivestimento anti-impronte digitali
- Opzioni dimensioni
- I/O
- 2 GbE LAN, RJ45 ethernet
- 2 porte seriali COM, RS-232/422/485
- 1 USB 2.0 Type-A e 1x USB 3,0 Type-A
- 1 scheda mini PCIe con interfaccia PCIe e USB
- 1 DP per il video
- 1 porta audio (line-out)
- Intervallo di ingresso potenza da 9 VCC a 36 VCC
- Intervallo di temperatura di funzionamento -10 °C a +50 °C (SSD)
- Umidità da 10% a 80% a +40 °C (senza condensa)
- Software HMI
- Elenco PLC: Beckoff, BACnet, delta, Hitachi, KEYENCE, KOYO, Mitsubishi, Omron, Panasonic, Siemens, Toshiba, Yamatake, YASKAWA, Yokogawa, e altri.
- Libreria grafica Vector: pulsante, indicatore, numerico, azione pulsante, testo statico, barra, metro, messaggio display, elenco, tabella, cursore, tendenze e altri.
- Grafico delle tendenze con curve fino a 32x
- Supporta 16 lingue
- Dialoghi di notifica degli allarmi e messaggi push
- Backup del registro dati con esportazione in txt, csv o PDF
- Macro sintassi LUA per la programmazione
- Cybersicurezza IEC 62443
- Opzioni di networking VNC, VPN e FTP
- API RESTful, MQTT, OPCUA, Modbus RTU e protocolli Modbus TCP/IP
- Conformità EMC/Sicurezza
- EMI: IEC/EN 6100-3-2, IEC/EN 61000-3-3, EN6100-6-4, EN 55032
- EMS: EN 55035, EN 61000-6-2
- EMC: CE, FCC classe B, IEC 60601-1-2:2014/EN60601-1-2:2015, UNECE R10, EN 50121-3-2
- Sicurezza: conforme a 60601-1/61010-1/62369-1
- PKX-SP2-KL e PKX-SP2-AL hanno superato i test di pre-compliance di EMI, EMS, EMC e sicurezza.
