Potenziostato AFE configurabile LMP91000

Il potenziostato (AFE) front-end analogico programmabile LMP91000 di Texas Instruments, disponibile presso Mouser, è progettato per le applicazioni di rilevamento elettrochimico di micropotenza. Il potenziostato AFE LMP91000 TI fornisce un percorso del segnale completo tra un sensore e un microcontroller che genera una tensione di uscita proporzionale rispetto alla corrente della cella. La programmabilità dell'LMP91000 consente il supporto di più sensori elettrochimici, come sensori di gas tossici a 3 fili e sensori di celle galvaniche a 2 fili, con un design singolo, diversamente dalle soluzioni discrete multiple. L'AFE LMP91000 TI supporta un intervallo di sensibilità ai gas compreso tra 0,5 nA/ppm e 9500 nA/ppm. Consente anche una facile conversione degli intervalli di corrente da 5 μA a 750 μA su scala completa. Il dispositivo LMP91000 è ottimizzato per le applicazioni di micropotenza e opera su un intervallo di tensione compreso tra 2,7 V e 5,25 V. Il consumo di corrente totale può essere inferiore a 10 μA. Ulteriori risparmi di potenza sono possibili spegnendo l'amplificatore TIA e cortocircuitando l'elettrodo di riferimento con l'elettrodo di funzionamento tramite un interruttore interno.
Caratteristiche
  • Tensione di alimentazione: da 2,7 V a 5,25 V
  • Corrente di alimentazione (media): <10 μA
  • Corrente max. di condizionamento cella: 10 mA
  • Corrente di polarizzazione dell'elettrodo di riferimento (85 °C): 900 pA (max.)
  • Corrente di pilotaggio in uscita: 750 μA
  • Circuito potenziostatico completo per l'interfacciamento con la maggior parte delle celle chimiche
  • Tensione di polarizzazione cella programmabile
  • Bassa deviazione della tensione di polarizzazione
  • Guadagno TIA programmabile: da 2,75 kΩ a 350 kΩ
  • Capacità di dissipazione e di alimentazione
  • Interfaccia digitale compatibile I²C
  • Temperatura di funzionamento ambientale: da -40 °C a 85 °C
  • Package: LLP a 14 pin
Applicazioni
  • Identificazione specie chimiche
  • Applicazioni amperometriche
  • Misuratore elettrochimico di glucosio nel sangue

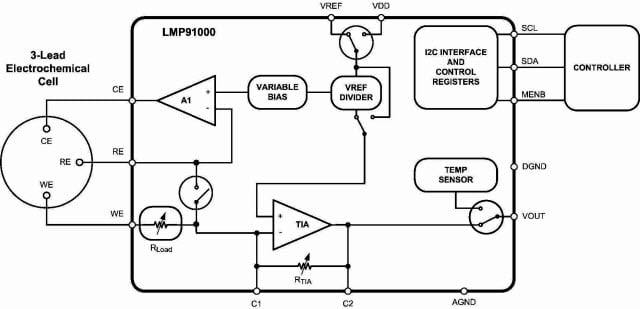

Applicazione tipica
Applicazione tipica


Modulo di valutazione LMP91000EVM di TI

Il modulo di valutazione LMP91000EVM di Texas Instruments aiuta a valutare il funzionamento e le prestazioni del front-end analogico del sensore LMP91000 per rilevamento elettrochimico. Il modulo LMP91000EVM fa parte della piattaforma di valutazione AFE del sensore.

Layout scheda
