Maxim Integrated Progetto di riferimento MAXREFDES4 Campbell

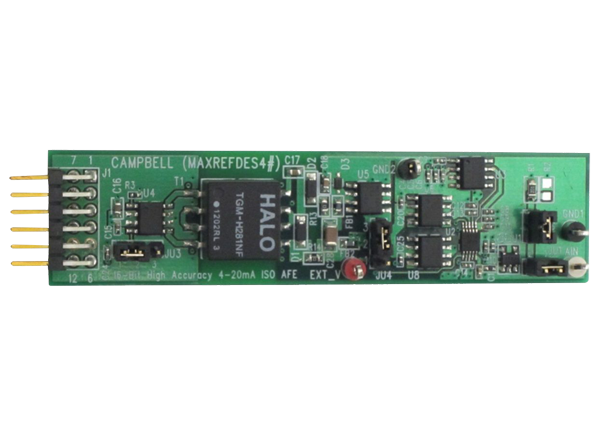

Il progetto di riferimento Maxim MAXREFDES4 Campbell è un AFE (front-end analogico) industriale a 16 bit ad alta precisione che supporta circuiti di corrente di 4-20 mA o un segnale di tensione in ingresso da 0,2 V a 4,096 V, operante con alimentazione e dati isolati, il tutto integrato in un fattore di forma di dimensioni ridotte. Il progetto Campbell integra un buffer a bassa rumorosità di precisione (MAX44250), un ADC a elevata precisione (MAX11100), un riferimento di tensione da 4,096 V di elevatissima precisione (MAX6126), isolamento dati 600VRMS (MAX14850), e linee di alimentazione da 5 V isolate/regolate (MAX256/MAX1659). Questa soluzione AFE può essere utilizzata in qualsiasi applicazione che necessita di conversione da analogica a digitale ad alta precisione, ma è mirata principalmente ai sensori industriali, l'automazione industriale, il controllo dei processi, i controller a logica programmabile (PLC) e le applicazioni medicali.

Caratteristiche

  • High accuracy
  • 4-20mA current loop input
  • 0.2V to 4.096V input range
  • Isolated power and data
  • Small printed-circuit board (PCB) area
  • Pmod™-compatible form factor

Applicazioni

  • Industrial sensors
  • Process control
  • Industrial automation
  • PLC
  • Medical

Block Diagram
