Panoramica di Kinetis K Freescale
I microcontrollori Kinetis K a 32 bit Freescale Semiconductor rappresentano la gamma di MCU ARM Cortex-M4 più scalabile del settore. La gamma Kinetis è costituita da otto famiglie di MCU con oltre 200 dispositivi compatibili a livello di pin, periferiche e software a elevate prestazioni e scalabilità. Gli MCU Kinetis Freescale sono dotati dell'innovativa tecnologia per memoria flash TFS (Thin Film Storage) a 90 nm con FlexMemory (EEPROM incorporata configurabile). Gli MCU Kinetis Cortex-M4 dispongono delle più recenti innovazioni a basso consumo e di funzionalità segnale misto ad alte prestazioni ed elevata precisione.
|
Gamma famiglia Kinetis K
|
|
Visualizza elenco prodotti
Microntrollori Freescale Next Generation (K2)
Le soluzioni MCU Next Generation Kinetis K (K2) con processore ARM di Freescale rappresentano la prossima generazione di soluzioni Kinetis basate sulla lunga tradizione di scalabilità e innovazione abbinate con un toolset ancora più esaustivo. Questi MCU Next Generation Kinetis K comprendono una serie esauriente di strumenti di sviluppo e software con dispositivi di prossima generazione che offrono prestazioni ed efficienza energetica ottimizzate con un consumo di energia dinamica ridotto leader di settore e le migliori modalità flessibili ad alimentazione ridotta flessibile della categoria.
|
|
|
|
Visualizza elenco prodotti
Microcontrollori Kinetis K0x Freescale
La famiglia di microcontrollori Kinetis K0x di Freescale è il nuovo entry point della gamma di MCU serie Kinetis K e stabilisce una linea di continuità con la gammadi MUC della serie Kinetis L. Sono disponibili dispositivi a partire da 64KB di memoria flash offerti in diverse opzioni di package di minimo ingombro. La famiglia di MCU Kinetis K0x offre una perfetta combinazione di prestazioni e consumo di energia, operando a 100 MHz con un'unità a virgola mobile e offrendo, nel contempo, un ridotto consumo di energia dinamico e il migliore consumo di corrente statico della categoria con più di 10 modalità flessibili ad alimentazione ridotta. Gli MCU Kinetis K0x offrono correnti di funzionamento di appena 125 µA/MHz, modalità ad alimentazione ridotta di appena 150 nA, e 6 µS wake-up dall'arresto. Ciascuna famiglia combina la performance a potenza ultra bassa con un livello di integrazione ottimizzato per soddisfare le esigenze di un ampio numero di applicazioni.
Caratteristiche
- Prestazioni
- Core ARM Cortex-M4 a 100 MHz con istruzioni DSP capace di 1,25 Dhrystone MIPS per MHz
- Memorie e interfacce di memoria
- Fino a 128 KB di memoria flash embedded e 16 KB di RAM
- Periferiche di sistema
- Modalità flessibili ad alimentazione ridotta con molteplici fonti di wake-up
- Controller DMA a 4 canali
- Monitor controllo software ed esterno indipendente
- Clock
- Oscillatore al cristallo: 32-40 kHz o 3-32 MHz
- Tre oscillatori interni: 32 kHz, 4 MHz, e 48 MHz e FLL
- Generatore di clock multiuso
- Moduli di protezione e integrità
- Modulo CRC hardware
- Numero di identificazione univoco a 128 bit (ID) per chip
- Controllo dell'accesso alla memoria flash per proteggere il software proprietario
- Interfaccia uomo-macchina
- Fino a 46 I/O per uso generico (GPIO)
- Moduli analogici
- Un convertitore da analogico a digitale (ADC) SAR a 16 bit
- Convertitore da digitale ad analogico (DAC) a 12 bit
- Due comparatori analogici (CMP) con DAC a 6 bit
- Tensione di riferimento interna accurata
- Interfacce di comunicazione
- Un modulo SPI
- Due moduli UART
- Un I2C: supporto per il funzionamento fino a 400 kbit/s con carico massimo del bus
- Timer
- Un timer PWM/per uso generico/controllo motorino a 6 canali
- Due timer per uso generico a 2 canali con funzionalità di decoder di quadratura
- Timer di interrupt periodici
- Timer ad alimentazione ridotta a 16 bit
- Blocco di ritardo programmabile
- Caratteristiche di funzionamento
- Intervallo di tensione: da 1,71 a 3,6 V
- Intervallo di tensione scrittura memoria flash: da 1,71 a 3,6 V
- Intervallo di temperatura (ambiente): da -40 a 105 °C
Applicazioni
- Dispositivi di consumo
- Monitor per salute e benessere
- Automazione abitazioni ed edifici
- Nodi sensori industriali/commerciali
- Dispositivi elettronici indossabili per sport e attività
Risorse
aggiuntive Scheda informativa K0x
Scheda tecnica K02
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K1x Freescale
La famiglia di MCU K1x è la prima della gamma Kinetis Freescale. La gamma Kinetis K1x comprende dispositivi da 32 KB di memoria flash con ingombro ridotto 5x5 mm, in pacchetti 32 QFN fino a estendersi a 1 MB in un pacchetto 144 MAPBGA con una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo. I dispositivi della famiglia K1x ad alta densità comprendono un'unità opzionale in virgola mobile a singola precisione e controller flash NAND. La compatibilità pin, le funzioni flessibili ad alimentazione ridotta e l'innovativa FlexMemory consentono di risolvere molti dei principali problemi di implementazione del sistema.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP e unità opzionale in virgola mobile a singola precisione
- DMA fino a 32 canali. Fino a 16 KB di cache. Pentaconta
- Memoria flash a 32 KB-1 MB. Fino a 128 KB di SRAM
- FlexMemory a 32-512 KB
- 10 modalità a bassissima potenza con programmazione della memoria flash e funzionamento analogico ridotto a 1,71 V
- Timer ad alimentazione ridotta, RTC ad alimentazione ridotta, unità di riattivazione a bassa dispersione
- ADC da 16 bit ad alta velocità. Amplificatori a guadagno programmabile
- DAC da 12 bit. Comparatori ad alta velocità
- Riferimento di tensione su chip
- Interfaccia sensibile al tocco capacitiva ad alimentazione ridotta
- Fino a sei UART con supporto IrDA. Un UART con supporto ISO 7816
- Interfaccia I²S, fino a due moduli CAN, fino a tre interfacce DSPI, fino a due
- interfacce I²C
Applicazioni
- Sensori remoti
- Sistemi HVAC
- Controller di giochi
- Flussometri
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K2x Freescale
La famiglia di MCU K2x Freescale è compatibile a livello di pin, periferiche e software con la famiglia di MCU K10 e aggiunge USB 2.0 On-The-Go a massima e ad alta velocità con capacità di rilevamento del dispositivo di ricarica. La gamma K2x Freescale comprende dispositivi da 32 KB di memoria flash con ingombro ridotto 5x5 mm, in pacchetti 32QFN fino a estendersi a 1 MB in un pacchetto 144MAPBGA con una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo. I dispositivi della famiglia K2x ad alta densità comprendono un'unità opzionale in virgola mobile a singola precisione e controller flash NAND.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP e unità opzionale in virgola mobile a singola precisione
- DMA fino a 32 canali. Fino a 16 KB di cache. Pentaconta
- USB On-The-Go (a massima e ad alta velocità) con rilevamento del dispositivo di ricarica
- Unità di protezione della memoria
- Motore CRC (controllo a ridondanza ciclica) dell'hardware
- COP con clock indipendente. Monitoraggio watchdog esterno
- Fino a quattro FlexTimer con un massimo di 20 canali
- Trasmettitore con modulatore portante
- Interruzione periodica a 4 canali da 32 bit
- Interfaccia bus esterna FlexBus
- Controller per host digitale protetto
- Controller flash NAND
- Memoria flash a 32 KB-1 MB. Fino a 128 KB di SRAM
- FlexMemory a 32 KB-512 KB
Applicazioni
- Scanner di codici a barre
- Lettori multimediali portatili
- Stampanti
- Controllori logici programmabili
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K3x Freescale
La famiglia di MCU K3x Freescale è compatibile a livello di pin, periferiche e software con la famiglia di MCU K1x e aggiunge un controller LCD a basso consumo con supporto fino a 320 segmenti. La gamma Kinetis K3x comprende dispositivi da 64 KB di memoria flash in pacchetti 64QFN fino a estendersi a 512 KB in un pacchetto 144MAPBGA con una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP
- DMA fino a 16 canali. Pentaconta
- Controller LCD flessibile e ad alimentazione ridotta con supporto fino a 320
- segmenti (40x8 o 44x4)
- Interfaccia sensibile al tocco capacitiva ad alimentazione ridotta
- 10 modalità a bassissima potenza con programmazione della memoria flash e funzionamento
- analogico ridotto a 1,71 V
- Timer ad alimentazione ridotta, RTC ad alimentazione ridotta, unità di riattivazione a bassa dispersione
- Unità di protezione della memoria
- Motore CRC (controllo a ridondanza ciclica) dell'hardware
- COP con clock indipendente. Monitoraggio watchdog esterno
- Memoria flash 64 KB-512 KB. Fino a 128 KB di SRAM
- FlexMemory a 32 KB-256 KB
Applicazioni
- Termostati
- Contatori intelligenti
- Cardiofrequenzimetri
- Analizzatori di gas nel sangue
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K4x Freescale
La famiglia di MCU K4x Freescale è compatibile a livello di pin, periferiche e software con la famiglia di MCU K1x e aggiunge supporto USB 2.0 On-The-Go a velocità massima con capacità di rilevamento del dispositivo di ricarica e un controller LCD a basso consumo con supporto fino a 320 segmenti. La gamma Kinetis K4x comprende dispositivi da 64 KB di memoria flash in pacchetti 64QFN fino a estendersi a 512 KB in un pacchetto 144MAPBGA con una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP
- DMA fino a 16 canali. Pentaconta
- Core fino a 100 MHz con supporto per una vasta gamma di larghezza di banda
- di elaborazione
- Utilizzo di periferiche e memoria con carico CPU ridotto. Accesso simultaneo bus multi-master per incremento di larghezza di banda bus
- USB On-The-Go (a massima velocità) con rilevamento del dispositivo di ricarica
- Controller LCD flessibile e ad alimentazione ridotta con supporto fino a 320 segmenti (40x8 o 44x4)
- Interfaccia bus esterna FlexBus
- Controller per host digitale protetto
- Fino a tre FlexTimer con un massimo di 12 canali
- Trasmettitore con modulatore portante
- Interruzione a 4 canali da 32 bit
- Memoria flash 64 KB-512 KB. Fino a 128 KB di SRAM
- FlexMemory a 32 KB-256 KB
Applicazioni
- Ricevitori GPS
- Sistemi di monitoraggio del glucosio nel sangue
- Computer per ciclismo
- Contatori di valuta
|
|
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K5x Freescale
Gli MCU K5x forniscono ai progettisti un motore di misurazione analogica costituito da amplificatori operazionali e di transimpedenza integrati, nonché moduli ADC e DAC ad alta risoluzione. La famiglia dispone inoltre di Ethernet IEEE® 1588 e crittografia hardware, USB 2.0 On-The-Go a velocità massima con capacità di rilevamento del dispositivo di ricarica e un controller LCD a basso consumo con supporto fino a 320 segmenti. La gamma di prodotti comprende dispositivi da 128 KB di memoria flash in pacchetti 64 QFN fino a estendersi a 512 KB in un pacchetto 144MAPBGA.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP
- DMA fino a 16 canali e pentaconta
- Fino a 2 ADC da 16 bit con PGA
- Fino a 3 DAC da 12 bit
- Blocco di ritardo programmabile
- Amplificatori operazionali e di transimpedenza
- Riferimento di tensione (VREF)
- MAC Ethernet IEEE® 1588 con indicazione data/ora hardware
- Coprocessore con crittografia hardware
Applicazioni
- Dispositivi medici portatili ad alimentazione ridotta
- Apparecchiature cliniche e di laboratorio
- Apparecchiature per test e di misurazione
- Applicazioni di strumentazioni
- Applicazioni di monitoraggio e telemedicina
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K6x Freescale
La famiglia di MCU Kinetis K6x Freescale comprende Ethernet IEEE 1588, USB 2.0 On-The-Go a massima e ad alta velocità con capacità di rilevamento del dispositivo di ricarica, crittografia hardware e rilevamento delle manomissioni. La gamma K6x comprende dispositivi da 254 KB di memoria flash in pacchetti 100LQFP fino a estendersi a 1 MB in un pacchetto 256MAPBGA con una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo. I dispositivi della famiglia Kinetis K60 Freescale ad alta densità comprendono un'unità opzionale in virgola mobile a singola precisione, controller flash NAND e controller DRAM.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP e unità opzionale in virgola mobile a singola precisione
- DMA fino a 32 canali. Fino a 16 KB di cache. Pentaconta
- MAC Ethernet IEEE 1588 con indicazione data/ora hardware
- USB On-The-Go (a massima e ad alta velocità) con rilevamento del dispositivo di ricarica
- Coprocessore con crittografia hardware
- Sicurezza del sistema con rilevamento delle manomissioni hardware
- Interfaccia bus esterna FlexBus
- Controller per host digitale protetto
- Controller flash NAND
- Controller DRAM
- Memoria flash a 256 KB-1 MB. Fino a 256 KB di SRAM
- FlexMemory a 32 KB-512 KB
- Modalità a minor potenza del settore fino a 340 nA (K64)
Applicazioni
- Controller per automazione di edifici
- Pannelli di controllo ascensore
- Cluster strumentazione
- Videocamere di sorveglianza
|
|
|
|
Diagramma a blocchi
 |
Microcontrollori Kinetis K7x Freescale
La famiglia di MCU K7x comprende un controller LCD grafico integrato, MAC Ethernet IEEE 1588, USB 2.0 On-The-Go a massima e ad alta velocità con capacità di rilevamento del dispositivo di ricarica, crittografia hardware e rilevamento delle manomissioni. Gli MCU K7x sono disponibili con 512 KB o 1 MB di memoria flash in pacchetti MBGA a 256 pin. Ogni MCU include una ricca suite di periferiche analogiche, di comunicazione, temporizzazione e controllo. Tutti gli MCU K7x includono un'unità opzionale in virgola mobile a singola precisione e controller flash NAND flash controller. Le versioni a 256 pin includono un controller DRAM su chip per l'espansione del sistema.
Caratteristiche
- Core ARM Cortex-M4 con supporti istruzioni del DSP e unità opzionale in virgola mobile a singola precisione
- DMA fino a 32 canali. Fino a 16 KB di cache. Pentaconta
- Controller LCD grafico
- Sensibile al tocco capacitivo ad alimentazione ridotta
- Coprocessore con crittografia hardware
- Rilevamento delle manomissioni hardware
- Unità di protezione della memoria
- Motore CRC (controllo a ridondanza ciclica) dell'hardware
- COP con clock indipendente. Monitoraggio watchdog esterno
Applicazioni
- Pannelli di controllo industriali
- Display per la navigazione
- Terminali per punti vendita
- Apparecchiature di monitoraggio medicali
|
|
|
|

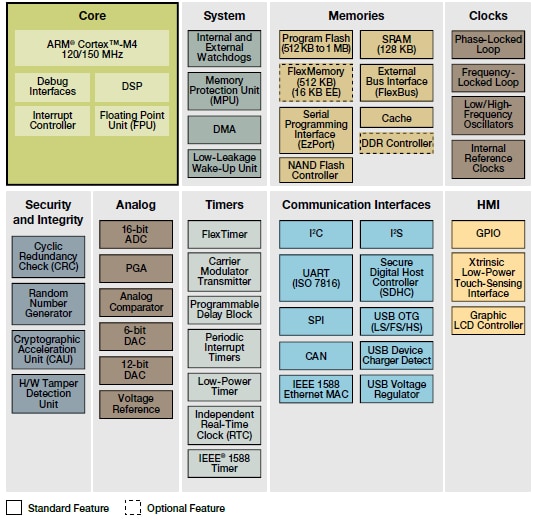

Diagramma a blocchi
 |
|
