Sensori di monitoraggio pressione pneumatici (TPMS) FXTH8715 Freescale

Sensori di monitoraggio pressione pneumatici (TPMS)
FXTH8715 Freescale

I sensori di monitoraggio della pressione di pneumatici (TPMS) FXTH8715 sono sensori TPMS altamente integrati in un package di soli 7 x 7 mm con le dimensioni più piccole disponibili sul mercato. Questi dispositivi forniscono il più basso consumo di potenza in trasmissione (Idd inferiore a 8 mA Idd). Inoltre, offrono la memoria con le dimensioni maggiori (8 KB) attualmente disponibile e un'esclusiva architettura con accelerometro a doppio asse. Questa soluzione TPMS integra un microcontrollore (MCU) a 8 bit, sensore di pressione, accelerometro con asse XZ o Z e trasmettitore RF. Dotati di campi di pressione di 100-1500 kPa, questi dispositivi supportano autocarri medi e pesanti, autobus e veicoli per l'edilizia. Questi mercati TPMS sono guidati principalmente da un miglioramento dei requisiti di sicurezza e di gestione della flotta.
Caratteristiche
  • Il package QFN di 7 x 7 x 2,2 mm permette di eseguire l'ispezione ottica del giunto di saldatura
  • Intervallo di pressione di 100-1500 kPa
  • Accelerometri a asse Z o doppio asse XZ
  • Disponibile accelerometro standard o tolleranze di precisione
  • Tolleranza ad alta precisione disponibile per la pressione
  • Timer a bassa potenza e ripristino periodico guidato da LFO
  • Macchine a stati dedicati per consumi ridotti
  • MCU a 8 bit/core S08 con SIM, interruzione e debug/monitoraggio

  • RAM a 512 Byte/Flash da 16 k (8 k per la libreria Freescale, 8 k per le applicazioni)
  • Trasmettitore RF interno a 315/434 MHz
  • Ricevitore LF interno a 125 kHz
  • Sei pin GPIO multiuso (inclusi due ingressi A/D)

Applicazioni
  • Sistemi di monitoraggio pressione pneumatici
  • Rilevamento wireless a potenza ultra-ridotta

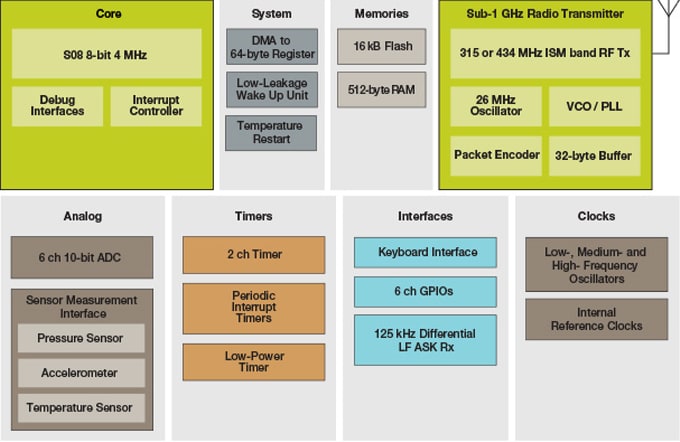

Diagramma a blocchi
Diagramma a blocchi
